求助大神关于HFSS waveport中edit sources的问题
05-08

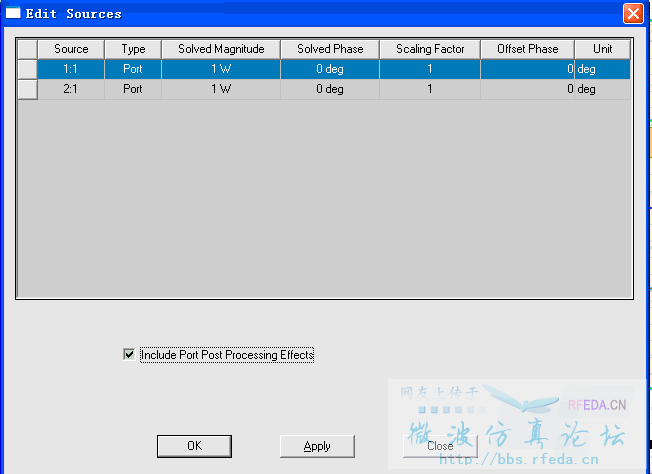

求助大神关于HFSS waveport中edit sources的问题,我仿真的是一段微带线,两端加了waveport激励,老师要求我自己定义一个波端口电压或功率,我先看了下edit sources中的设置有几个物理概念不是很懂:
1‘,edit sources中source那一栏中1:1和2:1分别是什么意思?
2,solved magnitude中的1W是指这个波端口提供的平均功率是1W还是别的什么?
3,scaling factor是什么意思,原本默认的是上面1下面0,我尝试着把两个都改成1,发现对S参数没有影响,但是对辐射影响很大,请问应该怎样正确的设置呢?
4,我想自己定义端口的电压或功率,该怎么设置呢,edit sources 中没有找到可以设置的地方。
求助各位大神
1‘,edit sources中source那一栏中1:1和2:1分别是什么意思?
2,solved magnitude中的1W是指这个波端口提供的平均功率是1W还是别的什么?
3,scaling factor是什么意思,原本默认的是上面1下面0,我尝试着把两个都改成1,发现对S参数没有影响,但是对辐射影响很大,请问应该怎样正确的设置呢?
4,我想自己定义端口的电压或功率,该怎么设置呢,edit sources 中没有找到可以设置的地方。
求助各位大神
1.edit sources中source那一栏中1:1是指端口1中模式1激励源,2:1就是端口2中模式1激励源。
2.solved magnitude中的1W是指端口馈入的功率基本值为1w。
3.scaling factor是缩放因子。从端口馈入的功率为1w乘以这个缩放因子。可以通过这个定义端口的幅度比。比如,把那个改成10,源就可以变成10w了。
谢谢您的回答我想再问一下如果仿真的是微带线,那scaling factor都要设置成大于0的,还是默认一端为0啊?
默认一端为0就好了。
sacling factor*1W最后得出的是整个端口的平均功率么
高手一直都在。呵呵。原来是这样
是的..
谢谢您的回答
The excitation’s magnitude specifies time-averaged incident power in watts.
Note that in the modal case a unit stimulation means 1 Watt of incident power at the port; in the terminal case a unit stimulation means 1 volt of total voltage at the terminal.
麻烦问一下,如果将scaling factor改成1000,相当于端口输入功率变成了1000W,那此时增益值会变大吗?
