请问在HFSS中怎么画扭转矩形波导
05-08
谢谢各位了,就是矩形的宽边和窄边相互垂直的那种

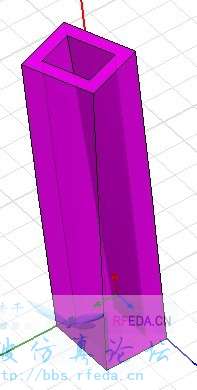

第一张图放最后。

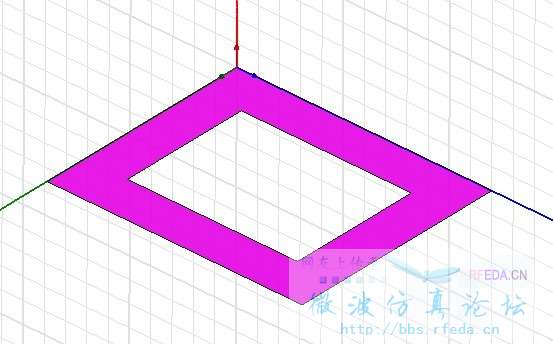

画个矩形框；在矩形框中间画根线；选择矩形框和线，右击选择edit-->sweep-->along path，在twist angle中设置扭曲角度，点击OK完成。
