偶极子天线仿真中的错误和疑问
05-08
本例来自李明洋老师《HFSS天线设计一书》。
一、错误
首先书中有一处错误,P39页:在Center Position文本框中输入底面圆心坐标为(0,0,-rad_height/2),应该将坐标改为(0,0,-rad_height)。
二、仿真结果

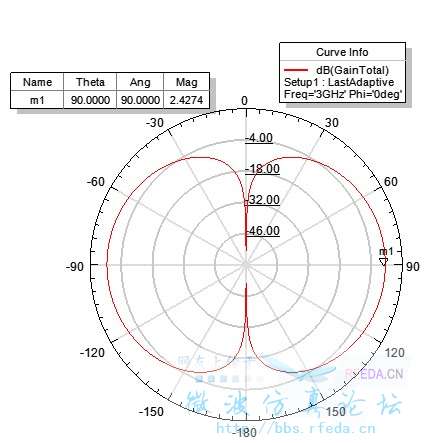

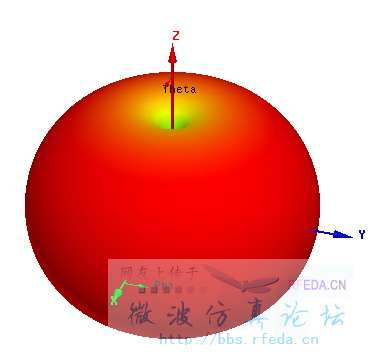

[attachment=54292][attachment=54293]

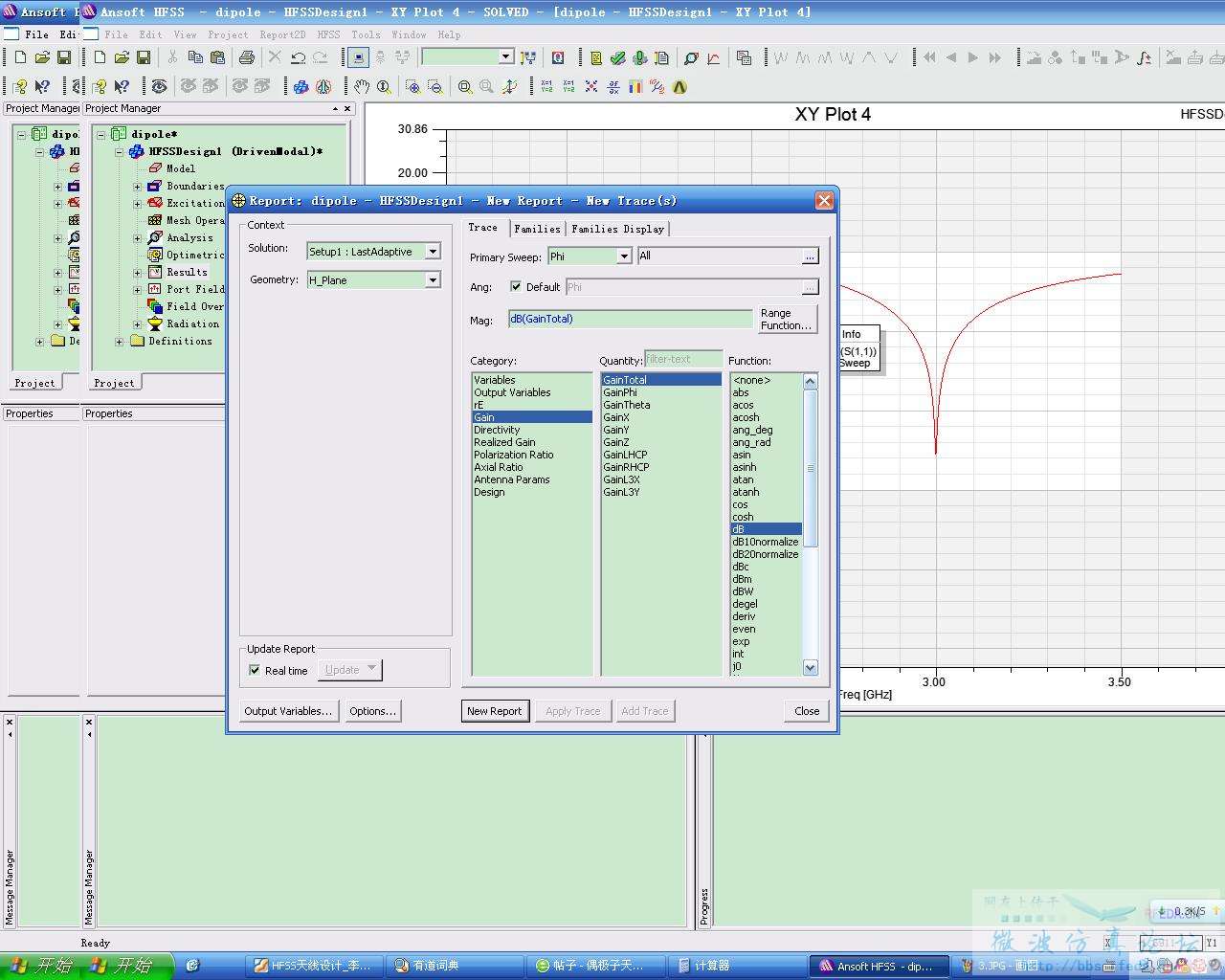

[attachment=54294][attachment=54295][attachment=54296][attachment=54297]
三、问题
1、怎么在Smith圆图上显示VSWR?

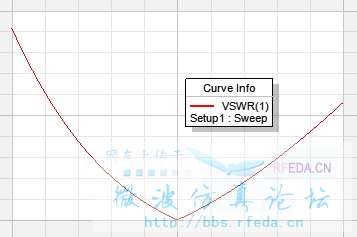

[attachment=54298][attachment=54299]
2、xy平面的远区辐射图出现问题了

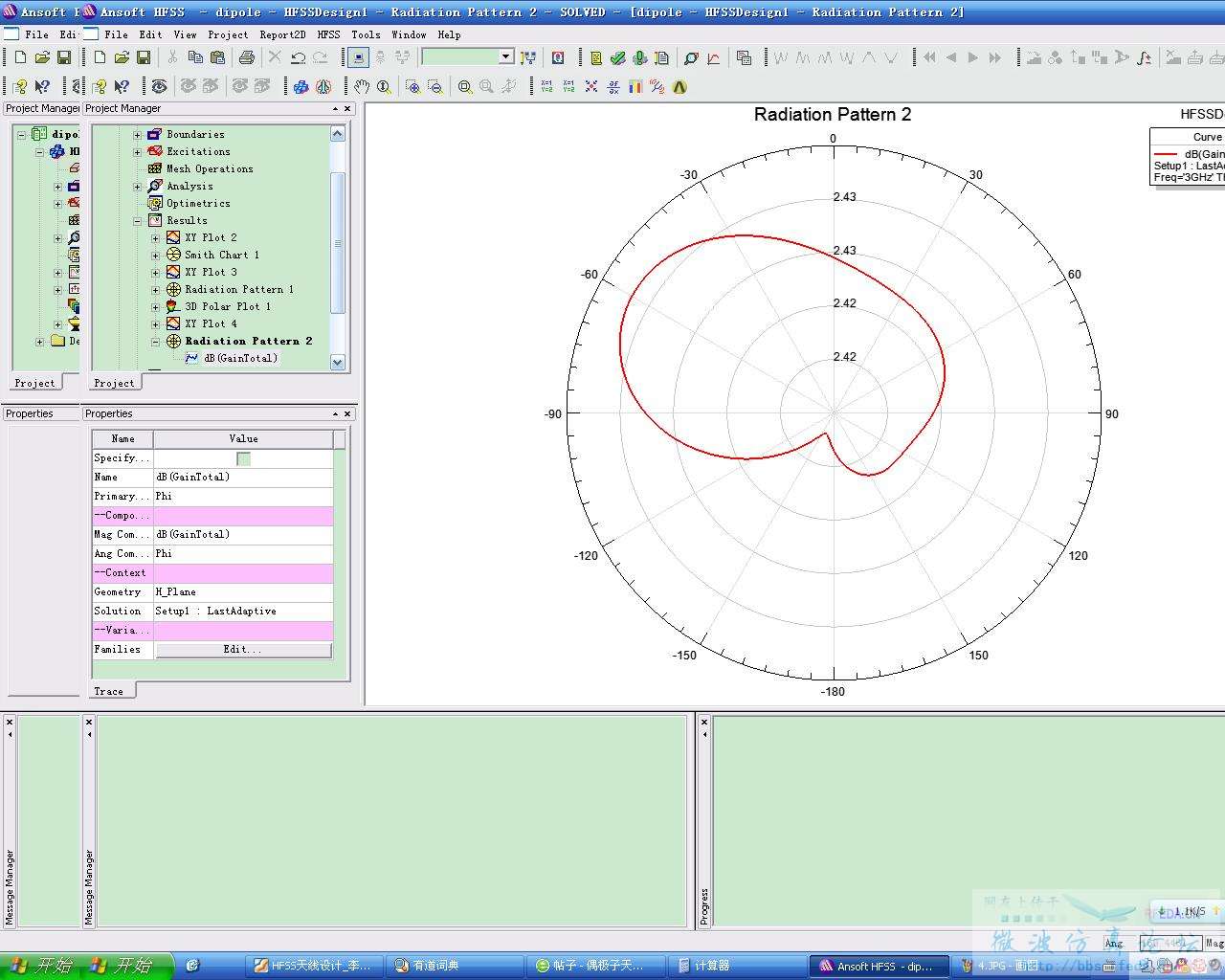

[attachment=54300]

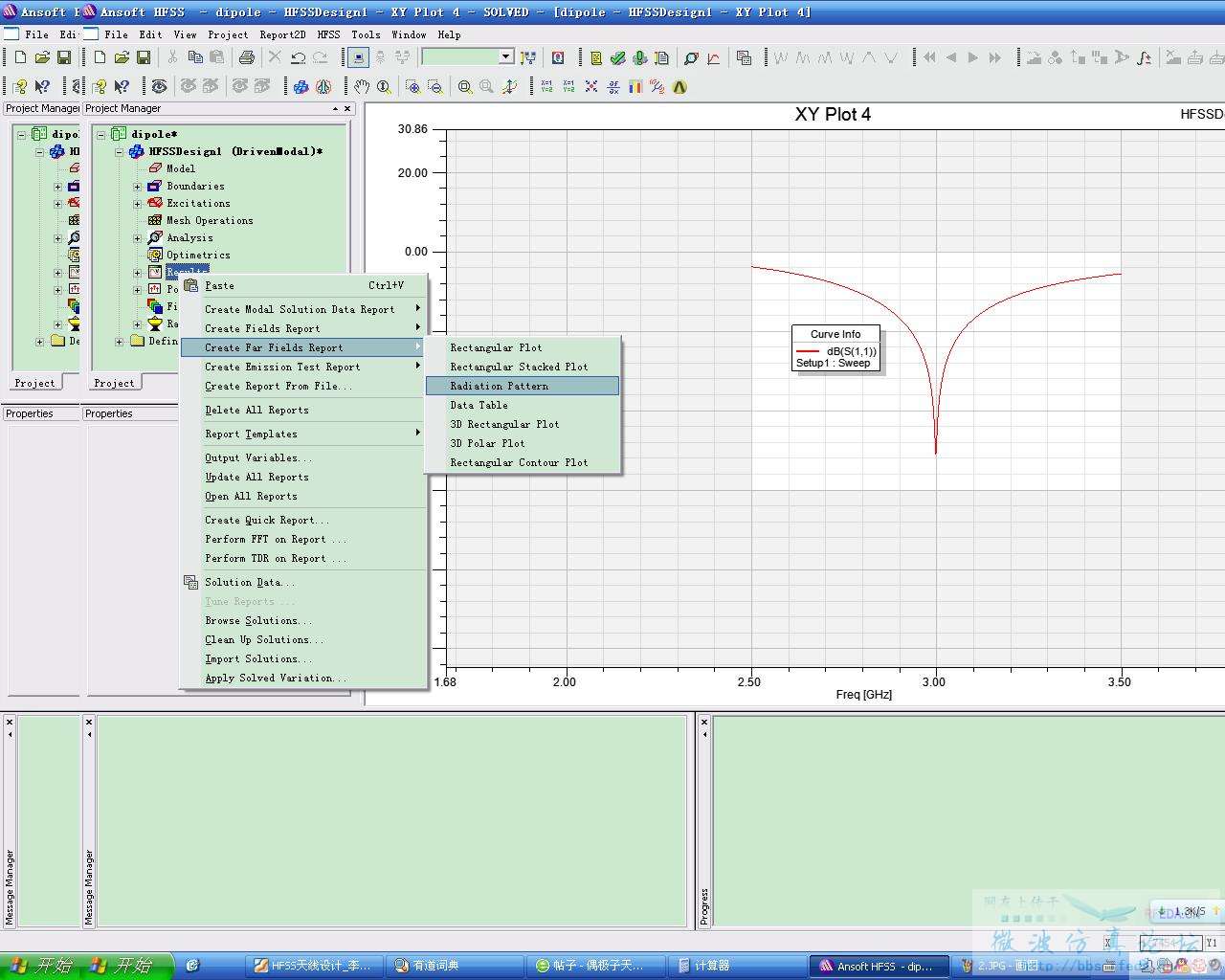

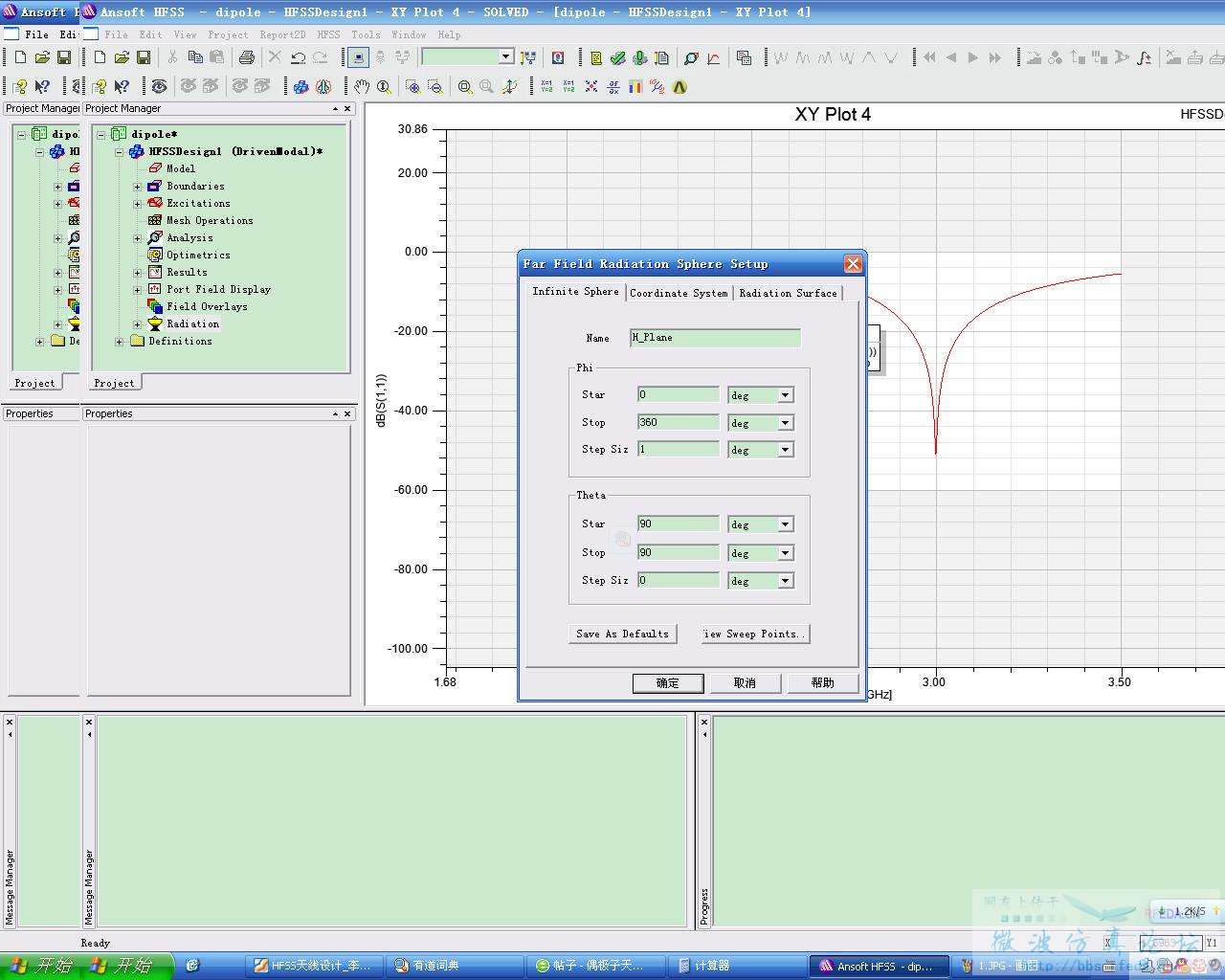

下面附上我的步骤,希望大家耐心看下,我在哪里出错了?
一、错误
首先书中有一处错误,P39页:在Center Position文本框中输入底面圆心坐标为(0,0,-rad_height/2),应该将坐标改为(0,0,-rad_height)。
二、仿真结果
[attachment=54292][attachment=54293]
[attachment=54294][attachment=54295][attachment=54296][attachment=54297]
三、问题
1、怎么在Smith圆图上显示VSWR?
[attachment=54298][attachment=54299]
2、xy平面的远区辐射图出现问题了
[attachment=54300]
下面附上我的步骤,希望大家耐心看下,我在哪里出错了?
仿真结果图怎么没出来,再发一次吧
第一个问题,怎么在Smith圆图上显示VSWR呢,
圆图上的驻波圆圈可以看大概,这个也够用了。看详细的驻波参数有专门的图表。 圆图是让你看电阻分布电感和电容的
