hfss谐振腔体分析实例
05-08
还是李明洋老师那本书上的例子,hfss谐振腔体分析实例一例,在加边界条件的时候使用的是有限导体边界条件,
按书上的步骤最后选中Layer Thickness复选框,在其右侧文本框输入墙体外壁厚度1mm,但是检查的时候边界
条件那一步就出错了,错误是Finite Conductivity boundary 'FiniteCond1' uses thickness. This is not compatible
with an Eigenmode problem。在这里我尝试了不加Layer Thickness,最后检查通过了,并运行除了结果,有没有

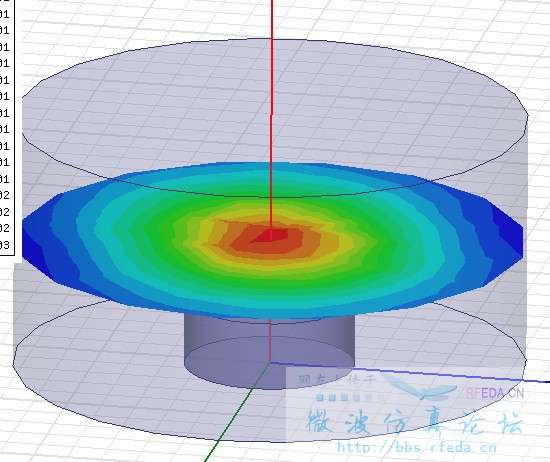

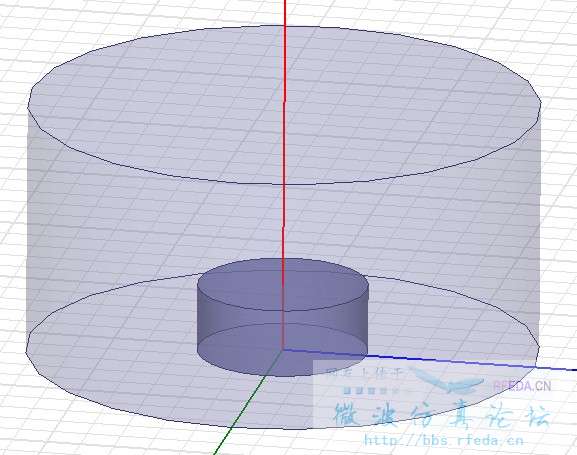

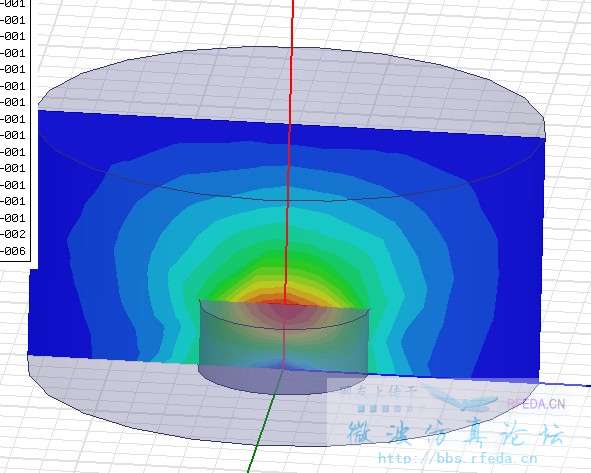

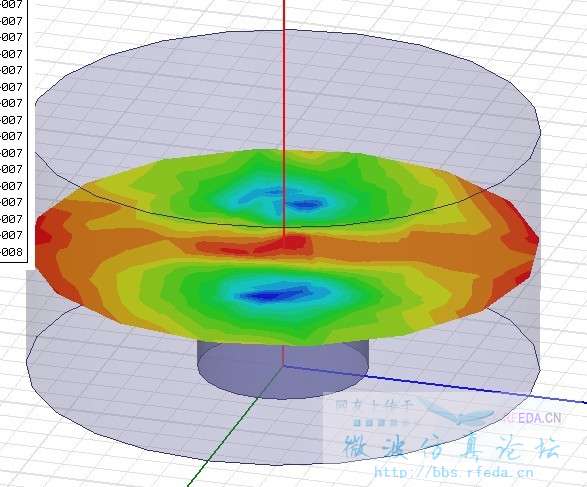

跟我遇到一样问题的朋友,你们是怎么解决的?欢迎讨论。下面附上我的仿真结果。
有趣的问题。我把随书的例子翻了出来,发现随书的例子也有这个问题。
参见: P102 (2)本征模型不能定义辐射边界条件
P76 的有限导体边界条件 的解说,它是非理想的边界条件。
两者相矛盾,即使该处不能定义外壁厚度。
PS:
设计腔体滤波器的 用到 Eigenmode 求解时候我们是不用定义这个什么有限导体边界条件的,HFSS背景默认是perfect E了
小编继续加油哈
说的不对的,请各位路过的指教
不要加厚度定义为有限电导率边界条件就行了。
定义这个边界条件主要是用来模拟谐振腔材料的损耗,从而可以得到比较准确的Q值。
书上P76第13行写道:任何非理想导体材料(如铜、铝等金属材料)的物体表面都自动地定义为有限导体边界,是不是因为这个,所以在设计腔体滤波器时就不用加边界条件了?
同样碰见这个问题啊求大神指教啊
确实是这样的
谢谢小编分享,学习学习
不用定义厚度
