自补型阿基米德螺线天线与巴伦之间怎么连接?

05-08
问题:

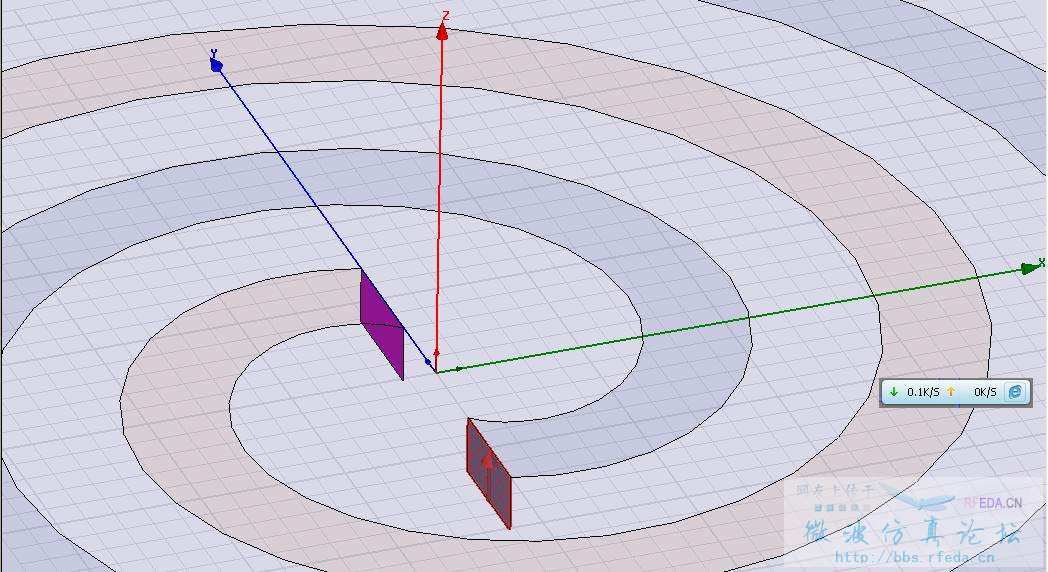

1.两臂的螺线天线,两个端口反向馈电。现在我用巴伦馈电,那么,自补型阿基米德螺线天线与巴伦之间怎么连接?
2.好多论文都提到螺线的增长率,可是我用DRAW->Spiral画螺线天线,怎么体现增长率的呢?总感觉这种画法,太粗糙。

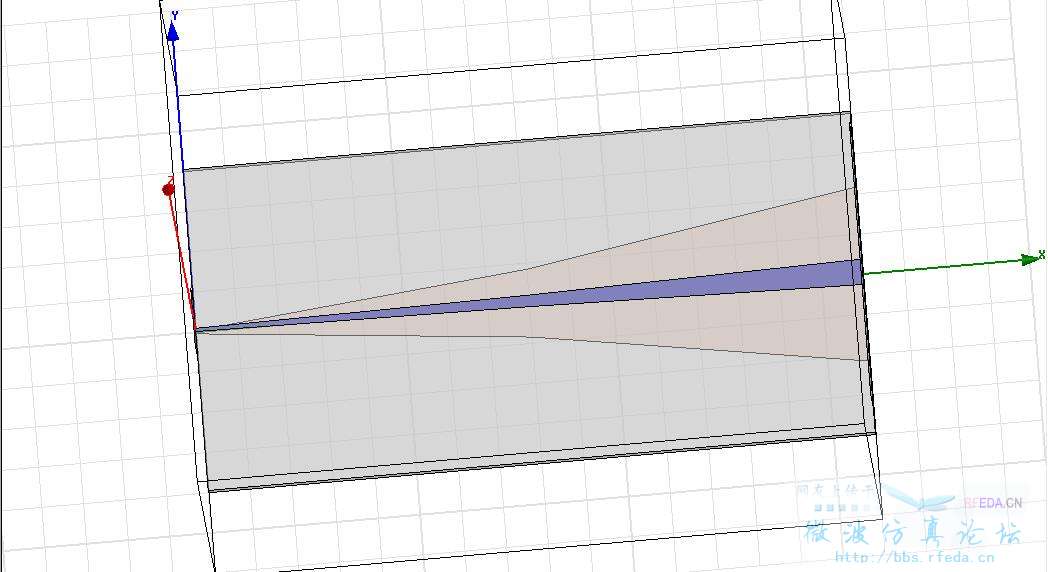

这是指数渐变形的巴伦吧,可以这样连接:微带线和地各接阿基米德天线的两臂的起始端,两臂起始端之间距离与巴伦介质厚度差不多相等,就可以完成连接。

接着楼上的话,巴伦是竖着的,与那个天线垂直接着的

你好,最近我也在做阿基米德平面螺旋天线和巴伦,可是总是不对。
可以把你的模型发给我吗?邮箱:804405780@qq.com
如果可以真的很感谢你!

ponit  一般去多少个点啊

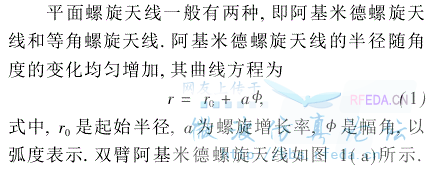

亲,是这个公式啊,用caxa或CAD的样条曲线描述出来,在导入HFSS或CST都可以。
你可以教我画巴伦和连接方法吗?
qq:1049622522  加我一下吧 ,大家一起学习!

小编你好,我最近也在仿真螺旋天线,巴伦和天线不知道怎么弄,小编可以发份你的的么?724065279@qq.com。不胜感激!

还有一个问题,巴伦的尺寸渐变和阻抗渐变怎么联系的呀?谢谢小编

请问小编你这个问题清楚了吗
