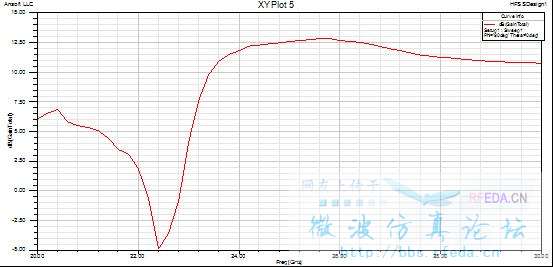

波纹喇叭增益问题
S11结果怎么样?
如果小编没有看 realized gain,那在仿真中应该就不用考虑S11
可以考虑看看3D方向图,看看主瓣是否分裂,看看最大辐射方向是否还是本来的方向(你图里貌似是phi0 theta0?)。
回上楼,最大辐射方向改变了,是什么情况? 我在仿真天线时发现最大辐射方向不是正的,发生偏离。高手指点下。
没有看过,
对提高增益大师有什么建议吗,我刚没改张角,改变圆波导的长度,增益为正了,但是数值不满足要求
对提高增益大师有什么建议吗,我刚没改张角,改变圆波导的长度,增益为正了,但是数值不满足要求
恩,没看实际增益,是phi0 theta0,行,我先试试看看,
发生偏移的原因很多,具体情况具体讨论
友情提醒,圆波导的馈电注意极化方向
如果馈电端口为圆形,建议至少设置两个正交模馈电,否则可能会有极化偏转的问题。
设置两个正交模式馈电是必要的吗?
恩,好,谢谢哈
哦,我的是同轴探针馈电,我再找找原因吧,不胜谢谢
圆波导里面我遇到过这个情况,设置正交模可以有效防止偏转,如果没有出现偏转,那就不用设置了。
你的辐射方向到底偏没有啊?
先说声对不起,最近忙其他的没上来,我辐射方向设的phi为90度,threa为0度,对不,现在还是在边频处增益很低,能解释下吗?谢谢了
貌似你还是没有回答我想问的问题。
你边频出增益很低,
你在增益低的边频处画一张方向图出来看看,看看最大辐射方向还是不是theta0
恩,看过了,theta0是最大辐射方向,发现,改变波纹部分的尺寸增益图变化很大,但是不管怎么调试要么低频处增益很低,要么高频处增益很低,也不知道是什么原因了
高次模出来了
