HFSS中金丝怎么画 求帮助
05-08
这种金丝怎么画 我画个弧线然后用sweep画出来的不是圆柱的 直接都扁了
我画个弧线然后用sweep画出来的不是圆柱
在xy面画一个圆，在yz或xz面画一条弧线，然后让这个圆沿着这条弧线扫（draw中的sweep命令），就可以得到立体的金丝跳线

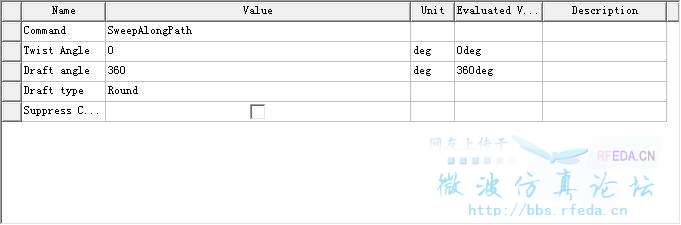

我刚才试了一下，可能你设置出错了吧?twist angle设为0度
