HFSS参数扫描如何看增益随参数变化的趋势?
05-08
我设置一个天线的尺寸变化,想看尺寸变化对增益的影响。但是在在参数扫描设置里面(edit calculation component)找不到增益的选项!
如果是选不到这个选项,那就很有可能是因为没有插入 远场。
如果不是我最后两楼发的东西,那就不知道要怎么弄了。
如果没有勾选,那就勾选之后再跑一遍仿真,如果已经勾选了,那就进入下一步
是不是忘记添加 远场了?
不是这个啦,我要看增益随尺寸变化的曲线图!
我的建议是 你 每个尺寸 保存一个HFSS 文件, 然后 到处数据用 orig 处理数据。理由:1 单个扫描增益 计算的快些 2. 多个参数一起扫描和单个参数进行扫描可能不同。 仅供参考!

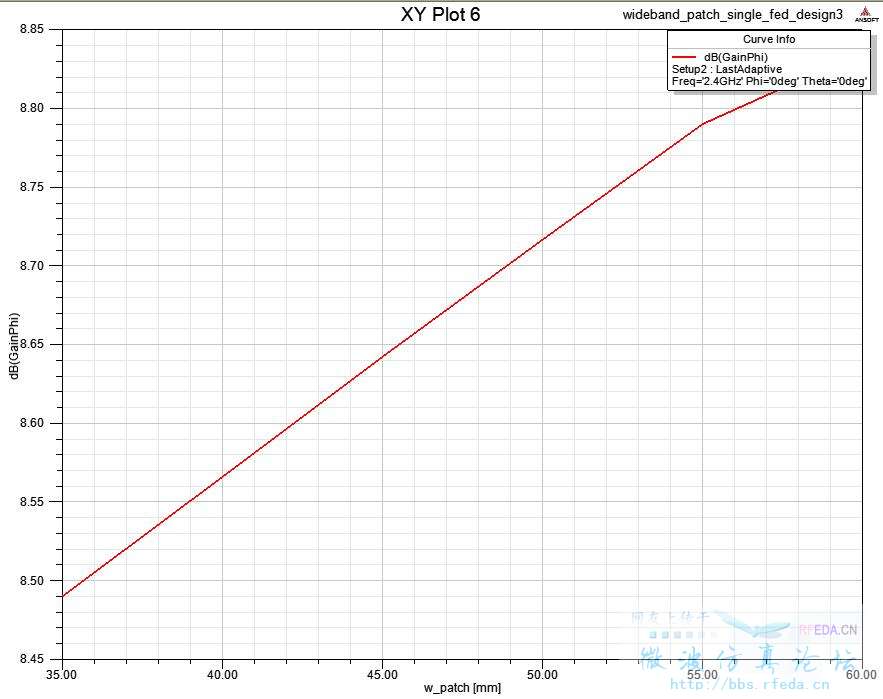

小编需要这样的图?
小编一楼描述的是不是说选不到这个选项?
如图
如果是选不到这个选项,那就很有可能是因为没有插入 远场。
如果不是我最后两楼发的东西,那就不知道要怎么弄了。
对,就是你这个东西,我打上计算远场的那个勾了,但是这个选项没出来。
那一楼我放的那个图呢?

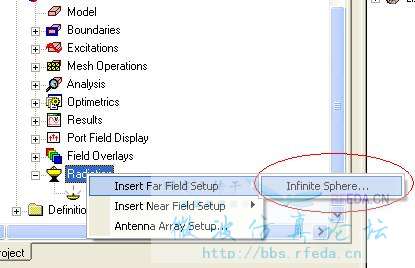

你是不是没有insert farfield?
另外,看“增益随参数变化的趋势”不需要 在setup sweep analysis里面设置

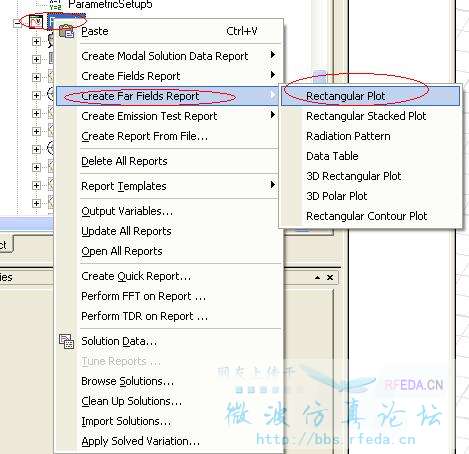

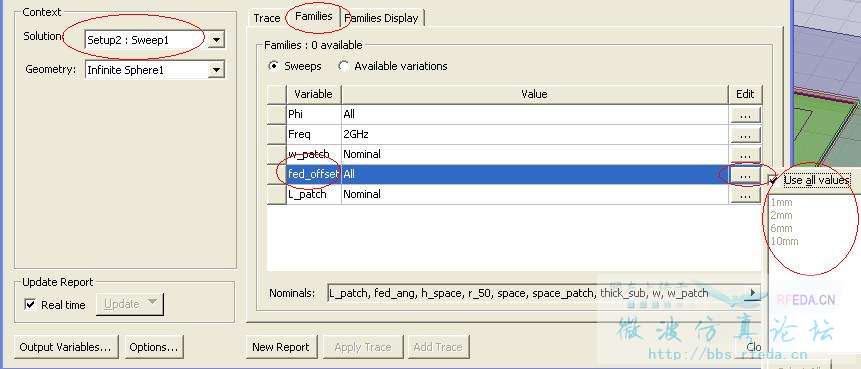

仿真完毕直接在结果里面选择即可
能重发一下那个图吗?没看到。
不好意思,看到了。我已经计算远场了的!
这句话不理解,我设置了扫频的!

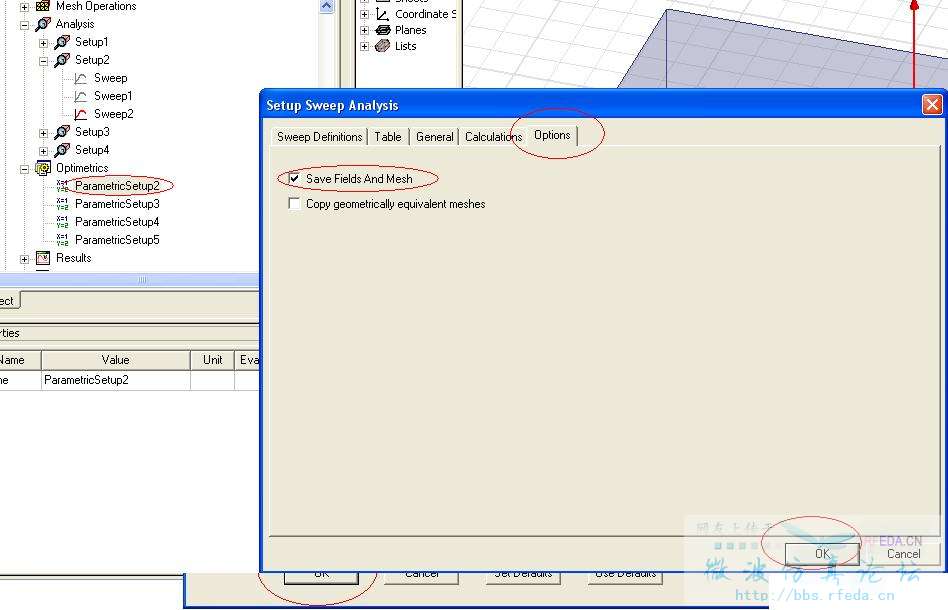

检查下面两个save filed是否已经勾选
如果没有勾选,那就勾选之后再跑一遍仿真,如果已经勾选了,那就进入下一步
你好,能否将该操作的详细步骤叙述一下,或者是给我抓几个设置方法的图,发给我!
不知道该怎么设置,谢谢!
我的邮箱是:359068322@qq.com
小编你好,该问题解决了吗?
能否将该操作的详细设置步骤叙述一下,或者是给我抓几个设置方法的图说明一下该怎么设置,发给我!
不知道该怎么设置,谢谢!
我的邮箱是:359068322@qq.com
上面不是已经抓图了么?仔细照着图做,应该能画出来的。
