周期结构仿真与激励设置
05-08
仿真SRR左手谐振环的一个单元时,采用波导法。依次设置了边界条件和wave port.。

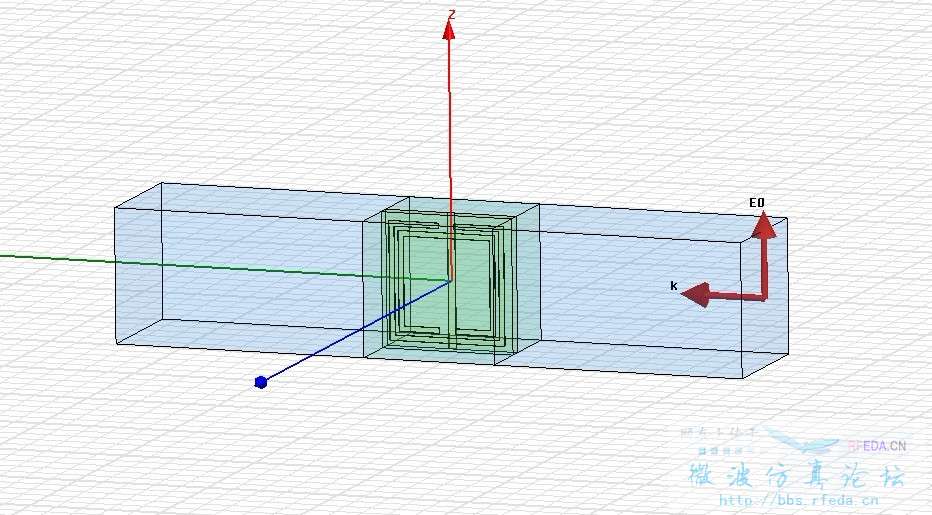

接着,选择一个wave port,在其上加入平面波激励,并指定平面波的波矢K和电场E。
然后,仿真过程会报告“警告”。在进行validate时,Boundary and Excitation一项也会出现“警告”。
问:
(1)仿真时 需要磁场H方向垂直于SRR,当不指定平面波电场、磁场时,磁场的振动方向是否满足前面的需要?就是说,需不需要专门设定平面波,来满足对H方向的要求?
(2)如果需要,那该怎么设置以去掉“警告”?
