hfss中激励电压、电压入射波等问题
05-08

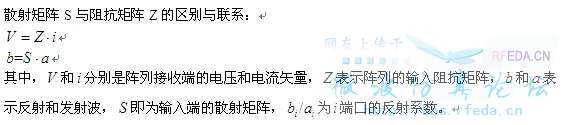

最近在看散射矩阵和阻抗矩阵与输入输出的 关系,已经有了如下理解:
但是用hfss仿真的时候,我用的driven terminal 求解方式和wave port激励,那么edit source中的幅值和相位对应的到底是什么量呢?是电压入射波a吗? 另外还有几个问题:
1)在hfss中怎么样可以得到以上跟Z和S相关的等式两边的四个量呢?我就是没法和资料中说的量和hfss中的参数联系上,希望了解的朋友能指点一下,谢谢。
2)hfss中得到的Terminal S Parameter是不是就直接是上面图片中的S矩阵中对应的值呢?
希望朋友们能指点一下,谢谢
但是用hfss仿真的时候,我用的driven terminal 求解方式和wave port激励,那么edit source中的幅值和相位对应的到底是什么量呢?是电压入射波a吗? 另外还有几个问题:
1)在hfss中怎么样可以得到以上跟Z和S相关的等式两边的四个量呢?我就是没法和资料中说的量和hfss中的参数联系上,希望了解的朋友能指点一下,谢谢。
2)hfss中得到的Terminal S Parameter是不是就直接是上面图片中的S矩阵中对应的值呢?
希望朋友们能指点一下,谢谢
