锥形差分共面波导模型分析问题求解?
05-08

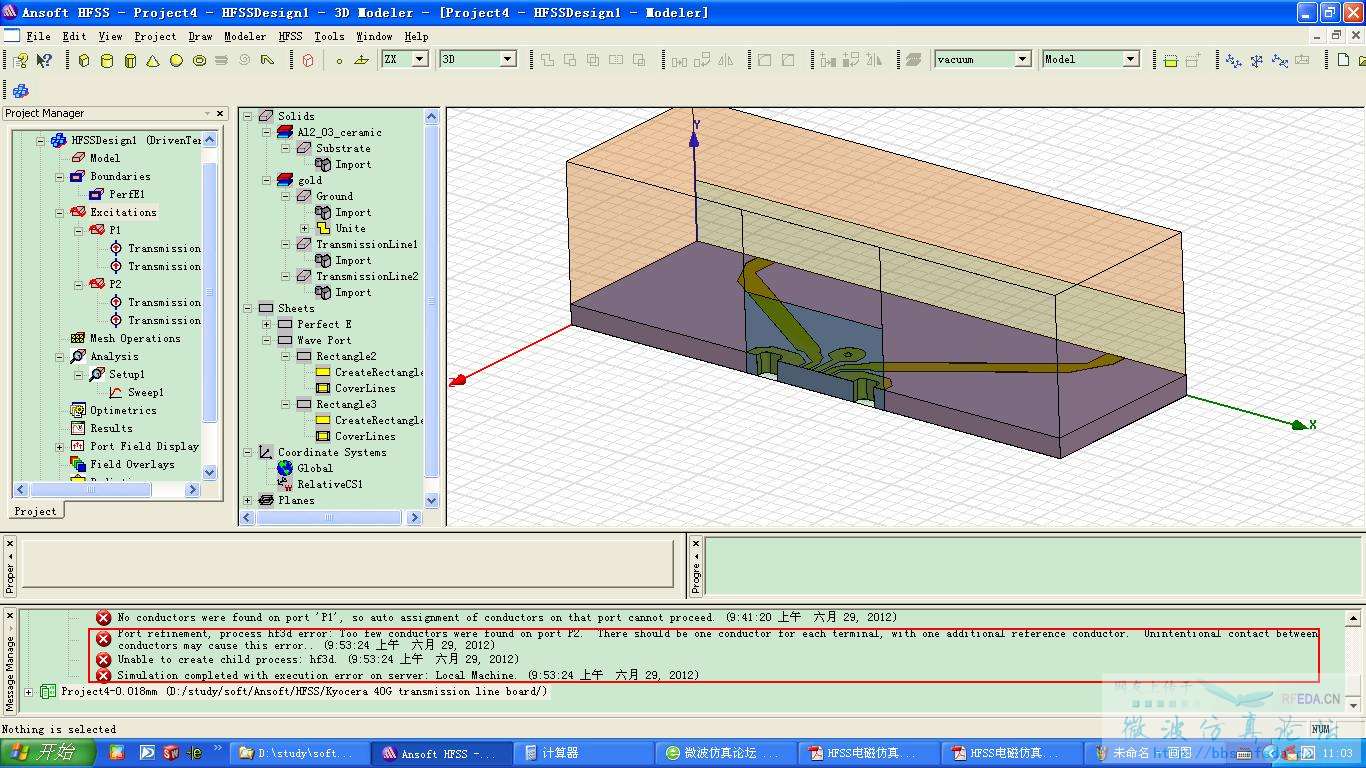

各位大牛,小弟现在正在学习使用HFSS,想通过一个锥形共面波导的建模及分析深入理解相关知识,先将该模型的基本情况介绍如下:该模型基板介质层为氧化铝,基板背面镀金,作为参考地,正面有两条差分传输线,其中间和两边分别有一段地平面,且其与基板背面地是连通的,差分传输线经过一段距离的平行走线后呈锥形分离开,传输线和地平面材质均为gold,模型如下图所示:
目的:希望通过分析得到该模型的S参数、差模和共模阻抗、电磁场分布图
更深入的目的:通过更改传输线、地平面尺寸及位置等参数,优化分析结果
自己的分析思路:
求解类型:终端驱动
边界条件:设置了一个空气腔,该腔与基板的四个侧面相交,与基板背部的地平面相交,除了波端口外, 腔体各面均设置为pref E,如图中棕色腔体;
端口激励:使用波端口激励,且将他们设置为差分对;
求解设置:求解频率10GHz,扫频设置:0-10G插值扫描
但运行分析后报错,如上图下部红色方框内容。
请教该例中我的思路是否正确?各设置是否正确?如何纠正上述错误?谢谢!
目的:希望通过分析得到该模型的S参数、差模和共模阻抗、电磁场分布图
更深入的目的:通过更改传输线、地平面尺寸及位置等参数,优化分析结果
自己的分析思路:
求解类型:终端驱动
边界条件:设置了一个空气腔,该腔与基板的四个侧面相交,与基板背部的地平面相交,除了波端口外, 腔体各面均设置为pref E,如图中棕色腔体;
端口激励:使用波端口激励,且将他们设置为差分对;
求解设置:求解频率10GHz,扫频设置:0-10G插值扫描
但运行分析后报错,如上图下部红色方框内容。
请教该例中我的思路是否正确?各设置是否正确?如何纠正上述错误?谢谢!
