HFSS增益数据导入origin后怎么画图呢?

05-08
画图这个问题纠结了一个晚上了,还不知道咋弄
在网上也没有找到有人问,看来这个问题是太弱了吗?
情况是:
从HFSS增益图→txt数据(两组,相位+增益大小)→origin



之后再怎么画呢?两条曲线都画在一个图上又怎么搞呢?



求较为详细的步骤,大牛们给指导一下吧谢谢谢谢啦

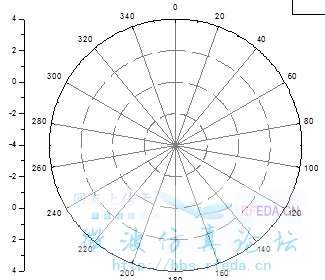

貌似是用这个画?可是怎么设定X、Y轴呢?


真不知道。也想知道,知道的大侠们指点一下啊

1. 这好像是 Origin的问题,不是HFSS的问题
2. 如果你对Origin也不熟,换个画图软体吧
3. 第一组应该是角度,不是相位,所以你只有一组资料,不是二组
4. 找个你熟的软体,将角度度设为X轴,增益设Y轴,画雷达图
5. 如果你的软体没有雷达图,做个计算:X=gain*cos(ang), Y=gain*sin(ang)应该可以得到类似的图。

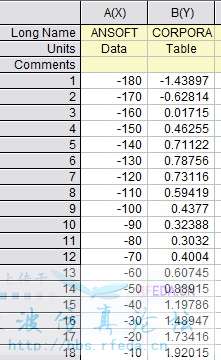

利用origin中plot  ->specialize  -> polar  r(x)theta(y),该作图认为自变量x是为极坐标的径长,因变量Y是角度。因此从hfss中导出的数据中,需要将数据的属性换一下,方法是:
1)选中A(X)列,右击Set as ,选中Y。
2)同理,选中B(Y),右击Set as ,选中X。
3)同时选中两列,plot  ->specialize  -> polar  r(x)theta(y)。
