hfss中阵列的设置

05-08
想对比用hfss直接建模天线阵列和用阵列设置仿真天线阵列的结果,但是不知道自己的阵列设置是否正确,主要有疑问的地方就是阵列第一个阵元位置的设置,不知道该选对称中心阵元的位置呢,还是直接选第一个阵元的位置,另外,在建模阵元的时候,具体是该把这个阵元放在什么位置呢?还望大家帮我看看,谢谢了:

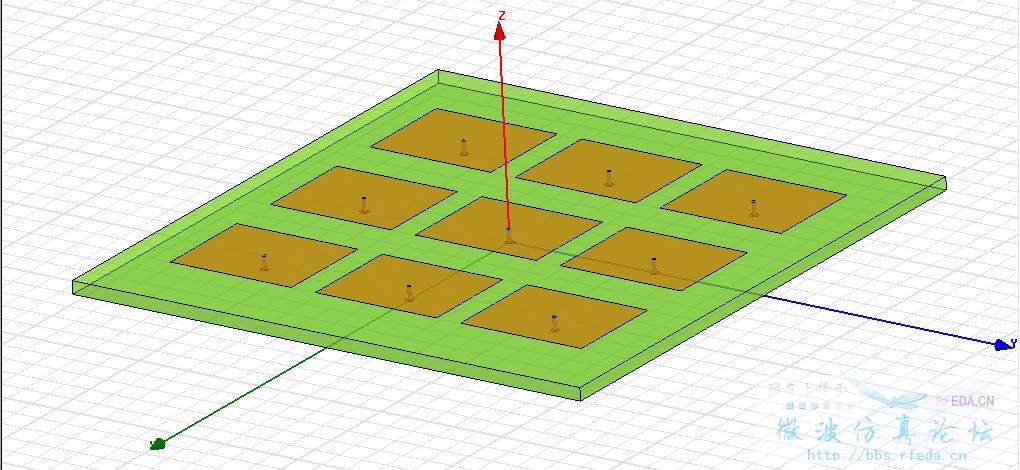

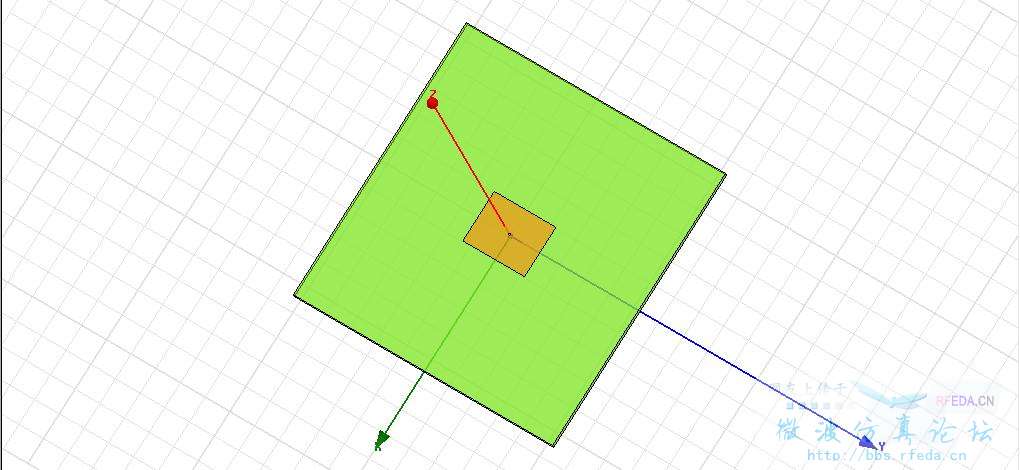

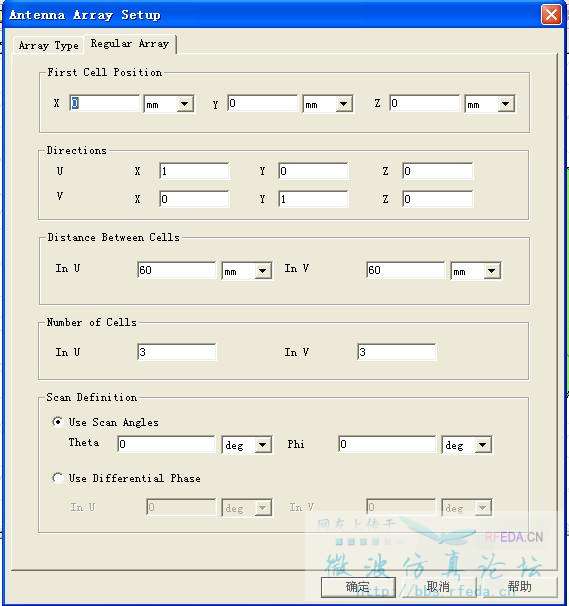

以下分别是完整建模的阵列、阵列设置中的阵元建模、阵列设置






怎么设置对远场结果都没有影响吧

有道理。不过我想得到确切的答案。

请问一个,这个构成天线阵是怎么设置的啊?是自己画的还是设置完了它自动形成天线阵呢 ?请您指教一下 谢了

要是完整建模的话,是需要自己画完的,要是只需要用乘法原则构成阵的话,就先建模一个天线阵元,再用阵列设置就行,一般的书上都有操作指导的。

可以全部画完再进行仿真,但端口得选择全部由激励哦。
或者只画一个单元,设置阵列单元数仿真。但这时单元要设置主从边界。
