HFSS如何加集总电容？自己尝试做了一个不知道对不对
05-08

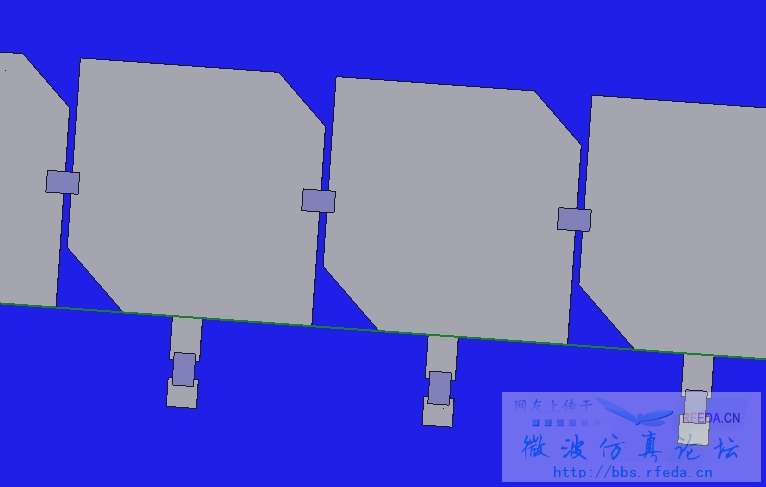

第一张图为仿真结构局部示意图

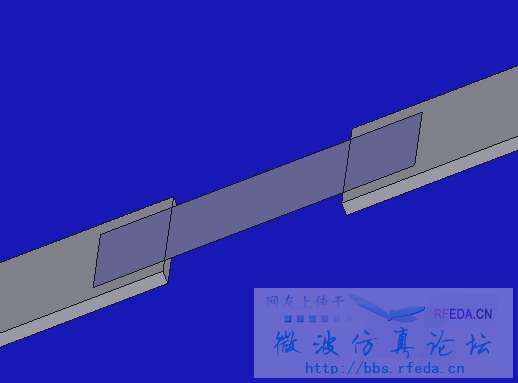

第二张为细节
点击薄片，添加边界条件，Lumped LRC
点选C，输入电容值
以上是我的操作步骤及模型，本想通过改变电容的值实现主瓣方向的改变可是效果很不理想，主瓣基本没动，不知道是不是我电容加的有问题，大家帮忙看看吧，多谢
第二张为细节
点击薄片，添加边界条件，Lumped LRC
点选C，输入电容值
以上是我的操作步骤及模型，本想通过改变电容的值实现主瓣方向的改变可是效果很不理想，主瓣基本没动，不知道是不是我电容加的有问题，大家帮忙看看吧，多谢
薄片的大小应该与贴片两端相切而不是相接，你改一下试试。
我也遇到了一样的问题，不知道小编怎么解决的?求指导。
顶一下 也想知道呢 有人回答下吗?
看不见图。
看一下 没图?
