HFSS仿真抛物面天线
05-08
前段时间开始用HFSS,很多东西不懂,学了些表面知识。想自己弄一个抛物面天线仿真的例子。但是查了相关资料,好像HFSS不太适合这种大尺寸的天线仿真。因为内存需求大。

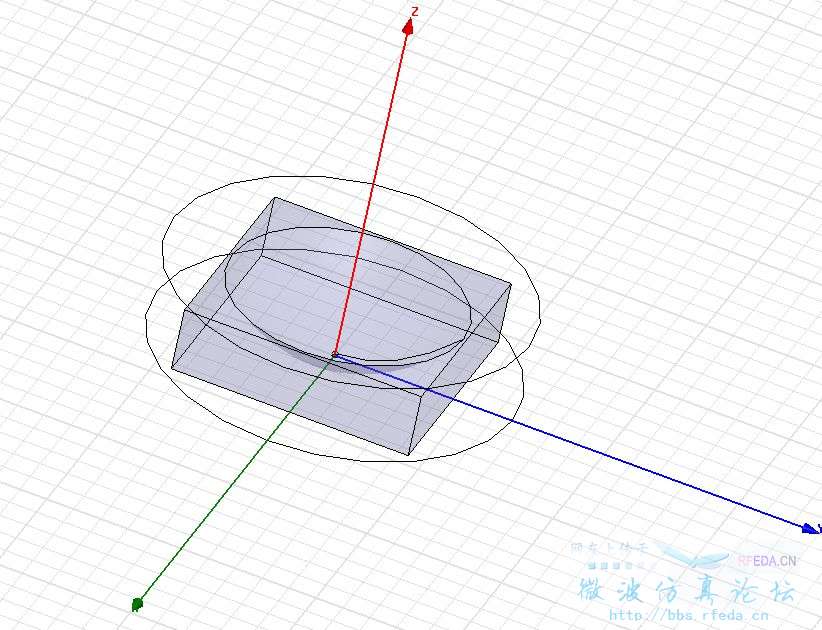

自己对照《HFSS原理与工程》一书,安照喇叭天线的流程仿真了一个抛物面天线。但是结果让我很诡异呀!发图给大家看看。模型也一并发给大家。希望高手点拨。
自己对照《HFSS原理与工程》一书,安照喇叭天线的流程仿真了一个抛物面天线。但是结果让我很诡异呀!发图给大家看看。模型也一并发给大家。希望高手点拨。
补充一问:为什么增益都是负数呢?
这个还是用hfss-IE仿
估计是你馈电的地方弄错了,你再看看,如果设置正确,不会出现增益为负数的情况的。 建议你在检查一下你的端口馈电,然后再看看结果。
