求助啊,请大家一起参考下我改怎么设计这个RFID天线
05-08

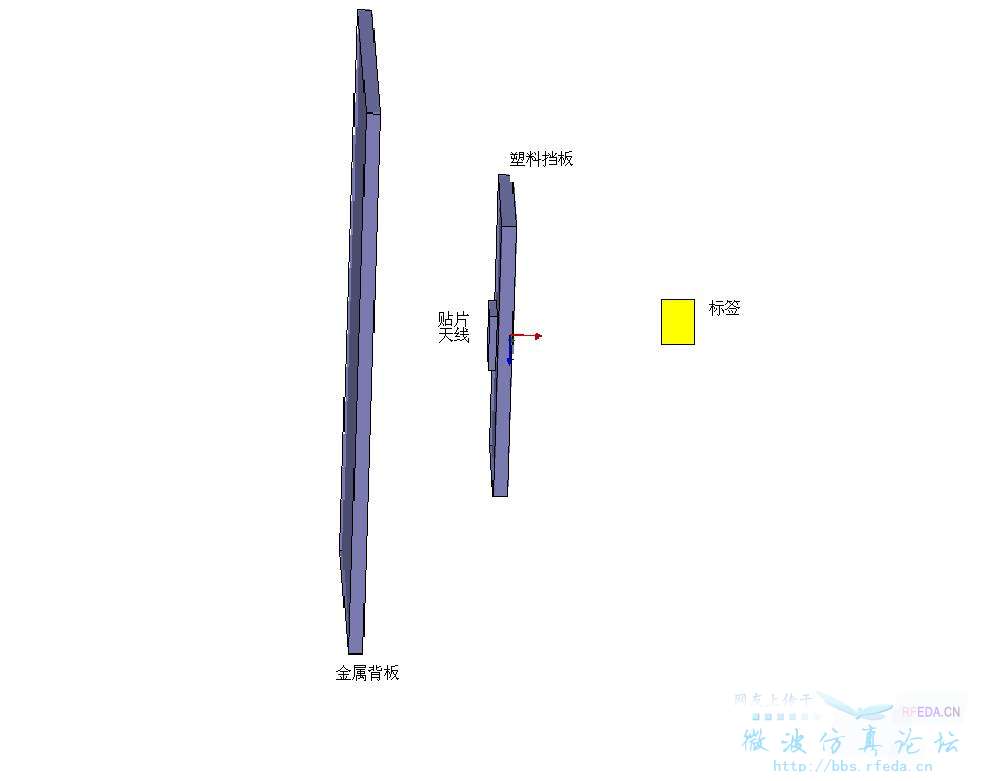

我想设计一个UHF频段的RFID贴片天线,应用环境是这样的
1、贴片天线正面放贴住一块塑料挡板,挡板外面就是RFID标签
2、贴片天线背后大约10mm处有一块大的金属背板
3、天线的尺寸限制在100X100mm之内,用的材料是FR4单面覆铜板
4、希望能达到一个均匀的,增益大的感应场
有几个问题想请教一下大家
1、大家觉得辐射面雕刻成什么形状有利于高增益
2、塑料背板对天线谐振频率有什么影响
3、金属背板对天线谐振频率有什么影响
再次谢谢各位兄弟姐妹了
1、贴片天线正面放贴住一块塑料挡板,挡板外面就是RFID标签
2、贴片天线背后大约10mm处有一块大的金属背板
3、天线的尺寸限制在100X100mm之内,用的材料是FR4单面覆铜板
4、希望能达到一个均匀的,增益大的感应场
有几个问题想请教一下大家
1、大家觉得辐射面雕刻成什么形状有利于高增益
2、塑料背板对天线谐振频率有什么影响
3、金属背板对天线谐振频率有什么影响
再次谢谢各位兄弟姐妹了
I'm not sure if you want to build a RFID reader antenna. However , the fact is, that the matel pad does degrade the gain a lot !
There are some basic ideas about the antenna structure:
Build a dipole antenne and fold or meander it.
