相控阵天线CST设置问题
05-08
建了一个二元微带阵列天线模型，仿真想得到不同相位差下对应的方向图，我把相位设置了参数扫描，不知道在“result watch”该如何设置才能得到不同相位对应的方向图?求助，谢谢大家！
两个天线都有端口。
仿真完毕后

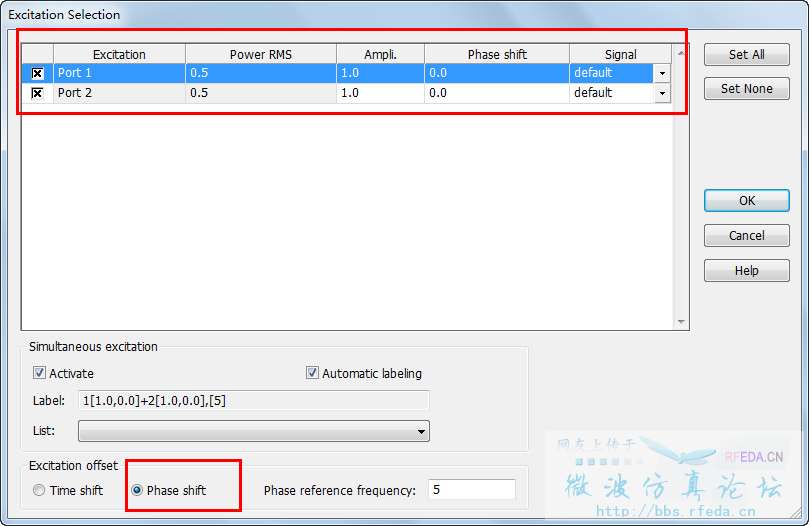

点Combine Result
输入不同的相位可以得到不同的合成方向图。
在这里设置 也可以把?
那个是每次要重新仿真。
你好，查看三维远场方向图，用polar模式，就可以看到副瓣电平和波瓣宽度。
