请问CST EMS怎么添加通电线圈?

05-08
如题,求解答,同时求EM 工作室用户全书

全书要去淘宝上购买。
Coil可以先画环,在上面加电流。

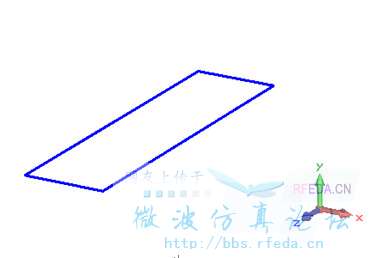

1.首先需要绘制线圈的轮廓线:点击Modeling选项卡Curve下拉菜单中的3D Polygon按钮,弹出3D Polygon对话框,输入相应点的坐标,输入完毕后点击OK按钮完成设置,此时主视图中的显示如下所示:

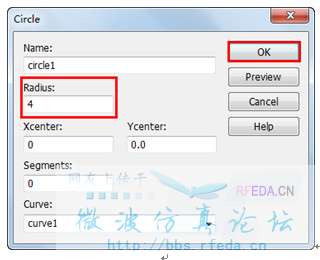

2.第二步需要绘制线圈的路径曲线:点击Modeling选项卡Curve下拉菜单中的Circle按钮,弹出Circle对话框,如下图所示:

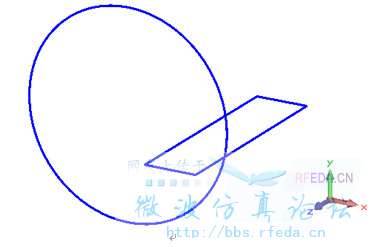

3.在Circle对话框中,在Radius中输入4,输入完毕后点击OK按钮完成设置,此时主视图中的显示如下图所示:

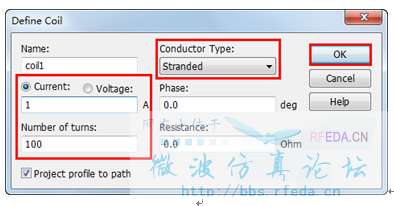

4.第三步需要设置线圈的电流值及匝数,点击Simulation选项卡下的Coil按钮,在主视图中先后双击选中线圈轮廓线以及路径线,点击键盘上的Enter,弹出Define Coil对话框,如下图所示:

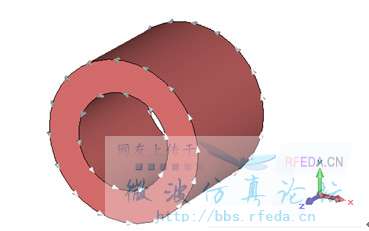

5.在Define Coil对话框中,将Conductor Type选择为Stranded,在Current中输入1,表示线圈上的电流值为1A,在Number of turns中输入100,表示线圈的匝数为100,输入完毕后点击OK按钮结束线圈设置,此时主视图中的显示如下所示:



6. Mission Completed

非常感谢,说的很详细。还想问一下,那加的电流是什么形式的?我想加正弦电流。谢谢,期待回复

静磁工作室我很少用,后面有时间我再看一下。
静磁工作室的频率范围是DC100KHz,你要加的正弦电流的频率是多少?

我要加的频率是1kHz以下的,用的是低频模块,线圈刚开始设置电流只有大小,并没有说是什么类型的。后面在启动求解器的时候要设置频率大小,我设置了87和870Hz,算出来的结果完全一样,我觉得应该是这个地方电流设置的问题吧?你觉得呢?

就是低频里设的频率。为什么会一样,那要具体分析了

请问磁场的磁势怎么看啊啊?

什么叫 磁势 能解释下吗

就和电势一样啊,都是人为定义的。我就是想看等磁势线。

先3D field on 2D planes 再点击Plot properties

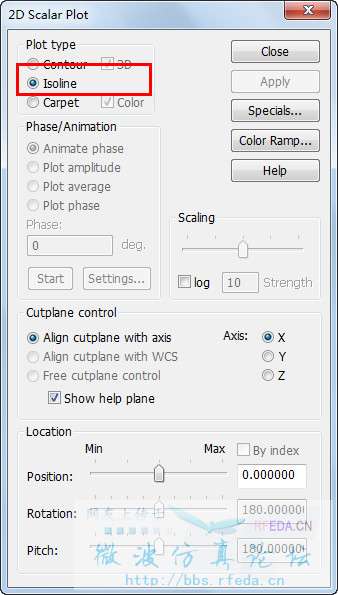

在下图对话框中中 勾选Isoline选项即可


上传模型或截图看看吧

这个我也不知道呢
