CST CS仿真线缆

05-08
我在CS中仿真线缆模型:两根线缆一端相连,然后另一端接电阻再接地。可是我仿真时发现在两线缆的连接点处接地了,可是我要求的只是两端接地,中间连接点处不接地,我该怎么设置?还是说这是默认的,改不了?我用的2011版,我记得2013版应该是可以设置线缆端点是否接地,那我这2011版可以设置吗?

版本太老了,不过应该也可以设置的
Trace下的有接地标志。


可是2011版没有找到这个接地的标志,是没有吗?如果没有我应该如何处理呢?


你如何发现:两线缆的连接点处接地了?     把schematic 贴上来看看?

谢谢LZ,感谢LZ

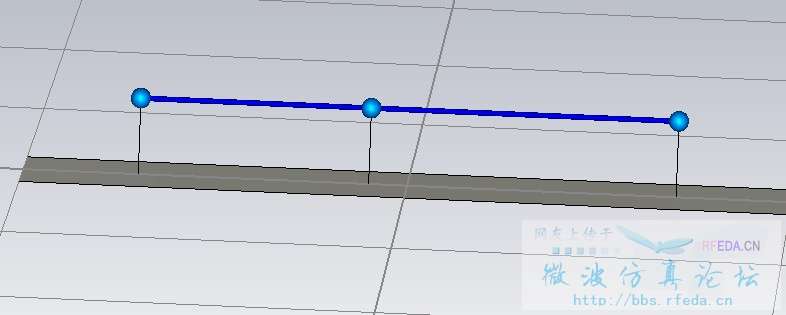

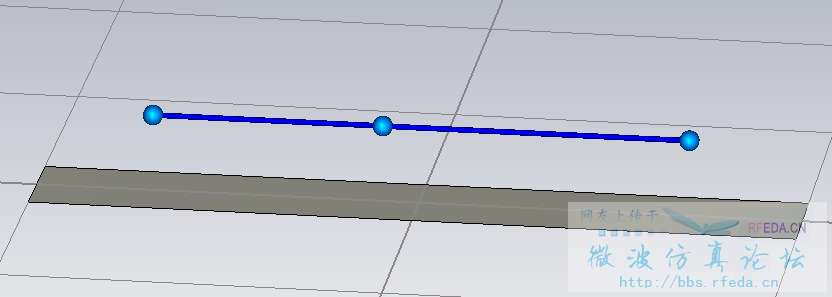

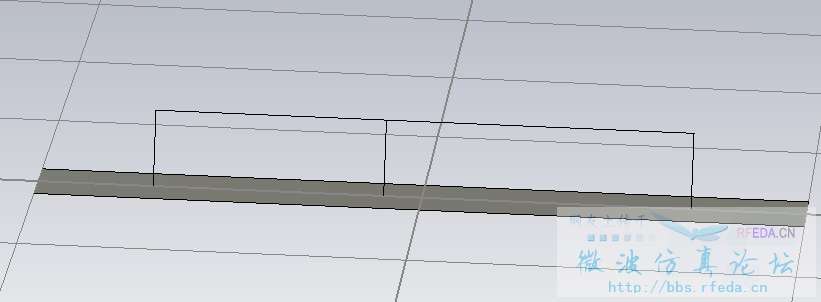

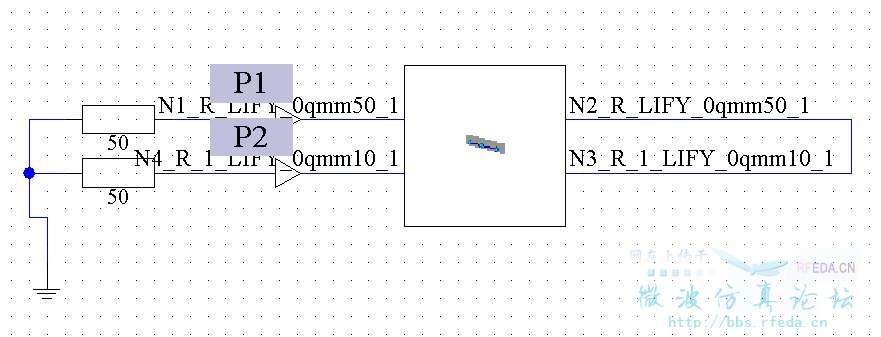

我在CS中建立了一个模型,如下面的第一个图,在DS中加入电阻,并将两个线缆相连,如第二个图所示,然后进行AC和Transient 仿真,在仿真过程中就会有下面都三个和第四个图,两图中都可以看出线缆的四个点(其中有两个重合了)都接地了,而我在DS中并没有设置中间两点接地。









大虾能不能指点指点啊!多谢!

DS中的地和这个没关系,估计你是在3D中设置接地了

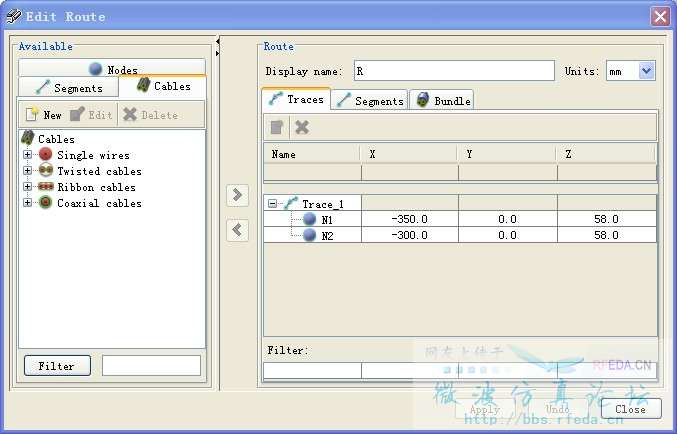

你用的2011版本我这里没有,你在traces下面的N1、N2上点击右键试试看有没有connected to 3D

右击之后只有:删除、新建traces两个选项,没有关于接地的。还有其他的办法吗?不会这个版本就是默认为接地了吧?

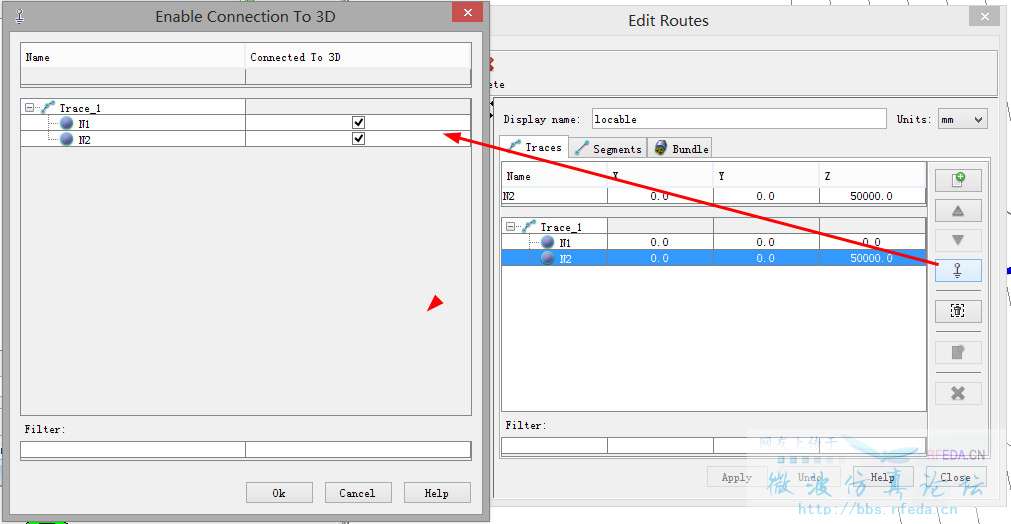

我现在使用了2013版本,结点可以设置接地与否了,可是我不懂这个结点接地与不接地有什么区别?请大侠指教!
