CST仿真出现这种问题怎么调整
05-08

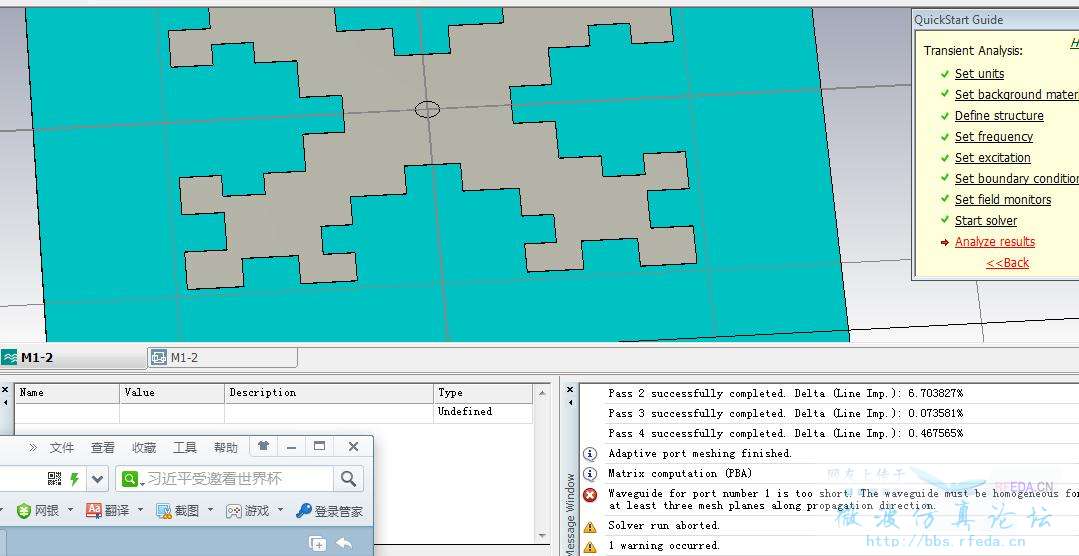

波导端口太短,会在结构的不连续处产生高次模
解决方法:将波导端口拉长至少3个网格的长度
这个问题讨论过太多次了,搜搜旧帖。
或者将网格加密
解决途径:通过报错信息,你可以进入帮助文档,仔细阅读找到解决方法
此外,共享下一个初学者的经验:

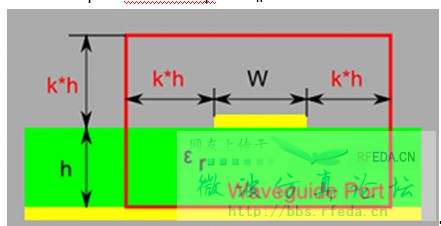

(1)waveguide的尺寸,不能太小,如下图,Microstrip feeding line,k一般可取510
(2)仿真开始前,需要检查Meshing的配置。从X,Y,Z三个方向上检查是否需要加密。加密网格会降低报错的风险,但是会增加仿真时间。
(3)模型简化。在更可能的情况下简化模型,这样也会降低报错的风险。之前我做过一个仿真,feeding线弯折多次,第一次仿真出现报错,后优化feeding线,报错消失。
如果有任何错误的理解,欢迎指正
请问波导端口拉长石指馈电圆柱的高度吗
waveguide的尺寸是指馈电面的面积不能过小吗
对,是指面积。你可以多参考CST的帮助文档。如果有其它问题,我们可以再讨论
