请问CST后处理中如何增加marker点的数量。
05-08

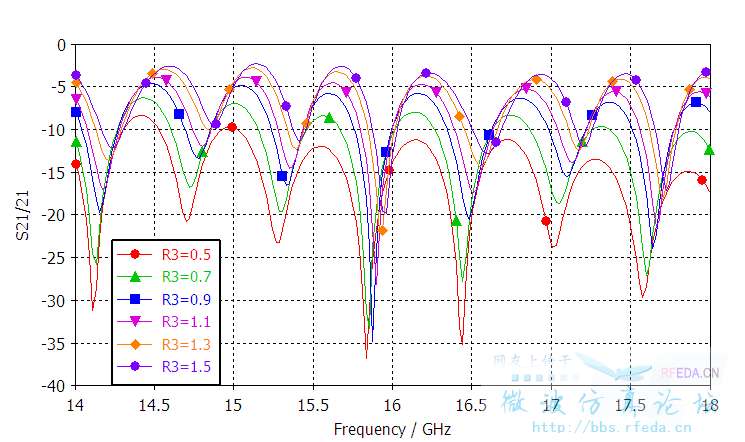

如上图,我的marker点太少,打印出来不好辨认,我想增加marker点的数量,请各位帮忙。
什么叫maker点太少?你一个maker都没设啊?你是指曲线太少 还是什么意思
我想在不同的曲线上加上不同的方块以示区别,比如R3=0.2上的十个圆,R3=0.7上十个三角号。我的问题是:我把曲线上的圆和三角号叫做marker点。marker点数目太少的话就不能提高各个曲线的区分度。cst中的怎样设置可以让圆和三角号的个数增加(图中是additional marks),marks only 的话点数就太多了。
你用的有限元仿真的吧。
用的CST微波工作室。时域求解器。
增加仿真时间,增加频率上的分辨率。
你把线的种类换一下,4种线X5种mark不是挺多了。
不行你就倒出去处理了,这种那么多曲线的图还要区分的情况应该不多。
没看到能增加数目的,建议导出数据文件用origin画吧
嗯,7楼方法好。如果还是不够可以进行曲线拟合
谢谢各位,最终我导入到MATLAB中处理的。
