CST MWS基于基片集成波导(SIW)的缝隙天线仿真
05-08

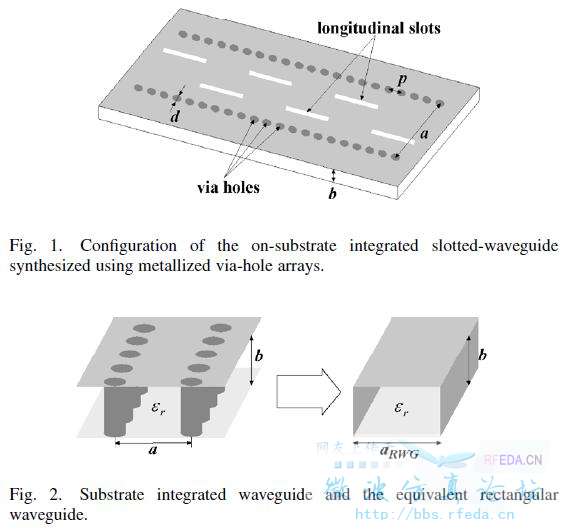

大四毕设选了这么个题目,没学过这方面知识简直作死啊,导师说让我这周先模仿下面第一张图建立个最基础的模型,用直接馈电方式,还说什么只用一条波导,能看到基本的现象就行,可是完全是在听天书啊,求大神指教一下这到底是个啥?或者我应该从哪方面学习?找了好多教程都跟我要做的这个没有关系。
求不要秒沉啊。
缝隙阵列的文章应该很多吧,随便找一篇照着仿真就好了,是软件不会用吗?不过CST我不会,帮你顶一下吧···
其实就是把波导的两个侧壁换成了一排金属柱,波导总学过吧,另外缝隙天线的文章很多啊,缝隙怎么设置,很简单的吧
SIW其实就是一种人工介质波导,把波导裂缝天线的设计概念直接引入到SIW中,再用等效的计算公式计算SIW的尺寸。
老师指点的很细致啊,先建模,你总得先拿软件把模型按尺寸画出来吧,就画你第一个图的。
方块圆柱总认识吧。学习软件建模下周老师会高速你的。
有点教小女生打篮球的感觉
模型画了吗?没有的话先画模型。
直接馈电方式可行吗?S参数能满足要求?
请问你会了吗
