CST CS线缆问题

05-08

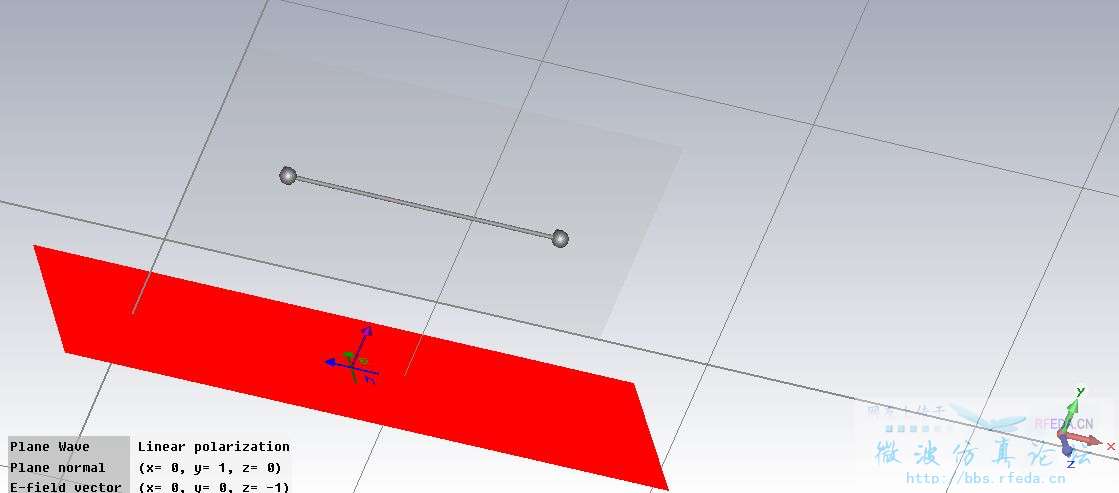

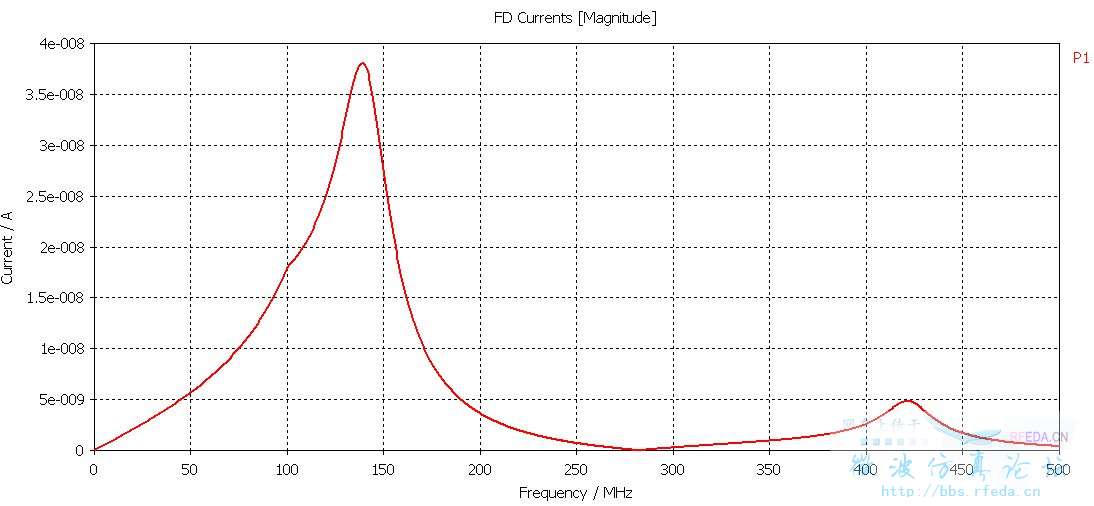

如图所示,平面波频率0-500M,单线1m,可是线缆上感应电流谐振规律不对啊,不应该是150M,300M,450M的时候有波峰吗?150M的时候差不多,为什么300M的时候就没了呢?求指导?加急!

你激励的极化对不对啊

这个是垂直极化吧,只不过感应电流小点,如果水平极化的话可能电流大点,可是谐振依然不对,不知道您有什么好的建议。

线缆那个端点接地没有哦

两个都接地了,而且用短路和负载50欧都试过,谐振依然不变,不对。希望您继续提出意见哈

1、300MHz谐振 时峰值应该非常小,相当于并联L C谐振
2、建议你 y坐标用对数坐标划,加大动态范围,观察300MHz附近的最小值。

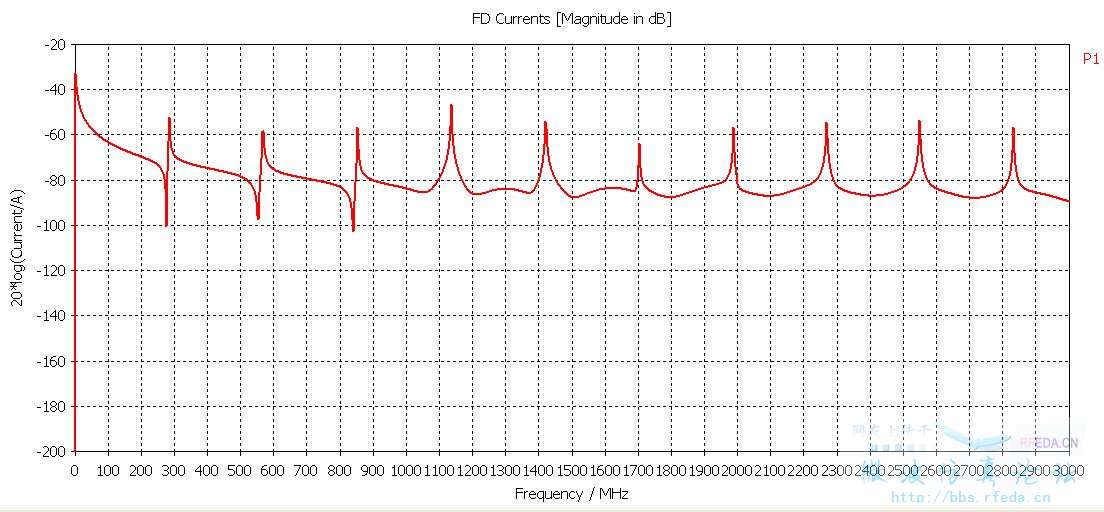

这是我换了个平面波波形得出的,谐振点还是不对。我不是很明白你的“观察300MHz附近的最小值”,我看文章中说传输线谐振都是半波长倍数,一般很明显的波峰,如果单单是在后处理中调节坐标系是不是没有改进?

1、传输线谐振也和终端阻抗、线缆的周边金属地都有关,如果终端开路且平行于金属地,理论上半波长谐振。  单极子天线还是四分之波长谐振的。
2、这个仿真结果第一个谐振点 在0频率吗?不会对数坐标看不出来

灰常感谢,在同学帮助下,现在谐振点都对了,貌似就去了单线外面包层。,至于你说的0频率处,依然还是有尖峰,不知道为什么?还有个问题就是上次请教你舱室加搅拌的时候你说线缆工作室就可以完成,可是我到了线缆工作室,选择角度扫描,没法生成各个角度的文件,为什么呢?不加线缆,到微博工作室,可以生成例如10。20,,30,度的文件的、
