CST设计工作室后处理出错
05-08
求助:
一、软件版本
CST2012 SP8

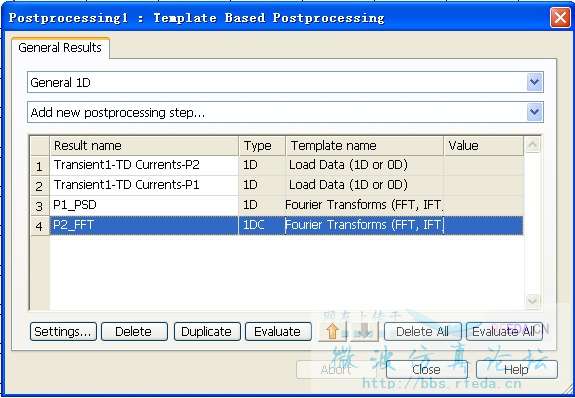

二、使用设计工作室仿真,进行后处理时出错
消息框弹出:

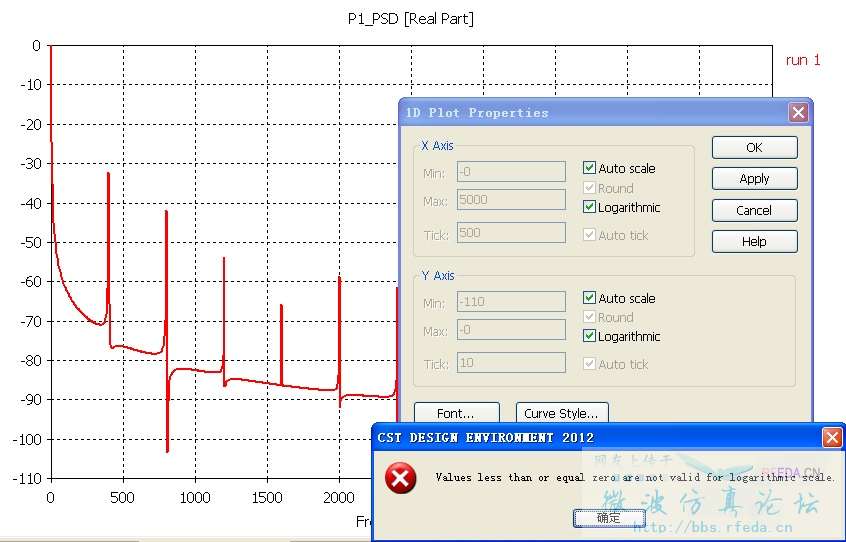

三、结果改用对数坐标表示,出错
请各位大侠帮我看看,是什么原因?
一、软件版本
CST2012 SP8
二、使用设计工作室仿真,进行后处理时出错
消息框弹出:
三、结果改用对数坐标表示,出错
请各位大侠帮我看看,是什么原因?
对数坐标不能从零开始。
后处理看着好像报的是P2_FFT_1,而不是P2_FFT
再仔细检查一下?
谢谢前辈的仔细观察,这是两次操作的截图。
后处理报的P2_FFT内容是一样的,都不能得出结果的。

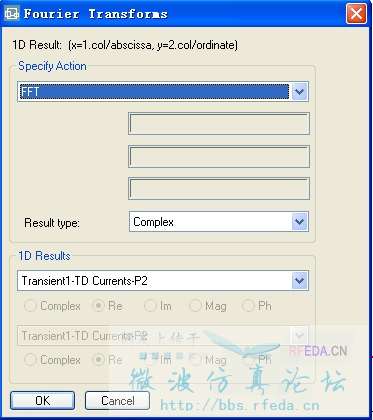

在Specify Action下拉列表里,只要选择FFT都不能得出结果的,选择PSD能得出结果。
在后处理结果里,将Auto勾掉,重新设置范围,还是不行的。
在Results里,从0开始也会报错,将Auto勾掉,重新设置范围,是可以的。
建议上传cst文件
结果显示中不能设置从0开始,是因为log(0)是无穷小,没有意义
搞定了,因为纵坐标是负值,负值和0一样,其对数都是没有意义的。
谢谢前辈指点。
以后仔细一点就可以了
恩
但是不能进行FFT变换的问题,还是没能解决。
有CST文件么?或者导出的曲线?
