CST EMS怎么画一条蚊香状曲线？

只要知道曲线的参数方程就可以画，在modeling——Curves里面有个画解析曲线的选项

我只知道大圆减小圆，不过好麻烦，肯定有简单的方法。

不知道是不是用编程的方法画，这一部分我还没接触。

额，我知道其他有软件可以画的，比如cad

可以用vba，一楼的方法最直接，不知道你要画什么?阿基米德螺旋线还是什么，找到对应的方程就可以写出来了

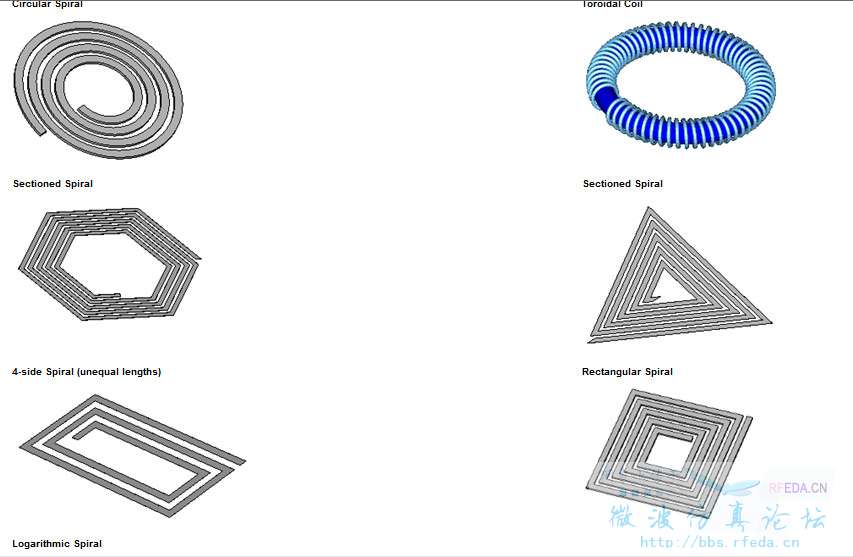

补充楼上其他几类螺线圈的配图：

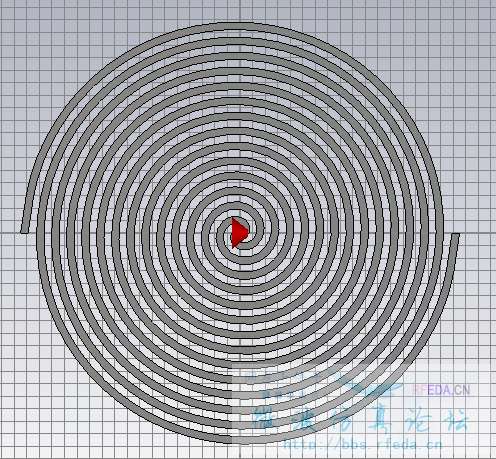

就是这个线圈，感谢楼上所有人。那如果给这个线圈加上一个正弦信号要怎么办呢?

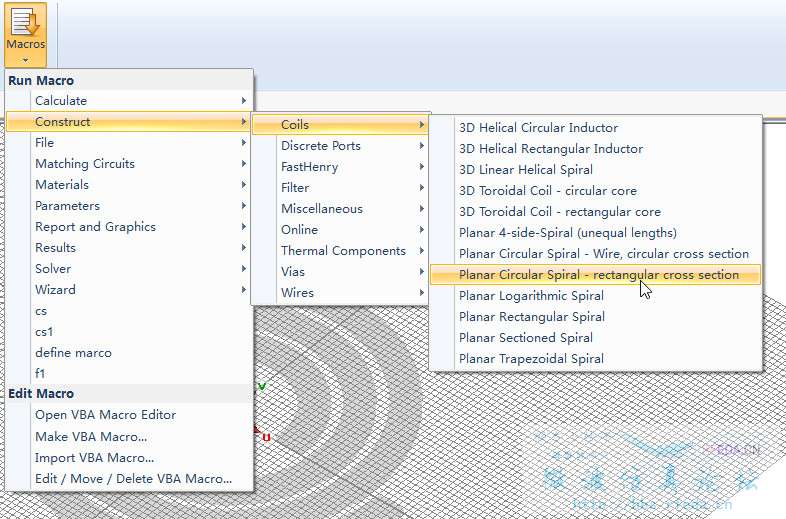

macros！

能不能详细点，我知道仿真信号幅度，频率但不知道是正弦波还是方波或者是其他波。

MWS的主打算法是T。T要求你的激励信号是能量有限信号。也就是上升后有限时间衰减。如果你要用正弦，那么也只能选择有限时间内的几个周期
