CST MWS如何设置平面波为自定义正弦波
05-08

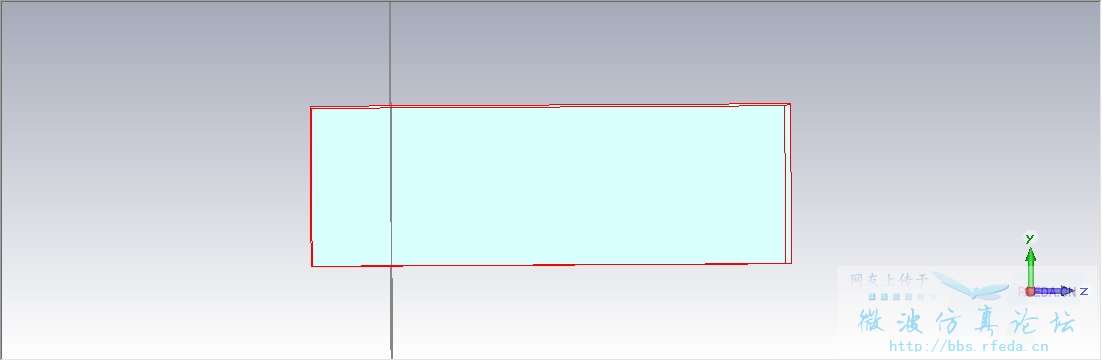

对一个1500nm(z)*1000nm(x)*1000nm(y)的真空柱的Z方向上的一个端面设为平面波源,Z方向open,X和Y方向周期边界。高斯波电场X偏振时,测量范围150THZ-200THZ,计算结果如下:

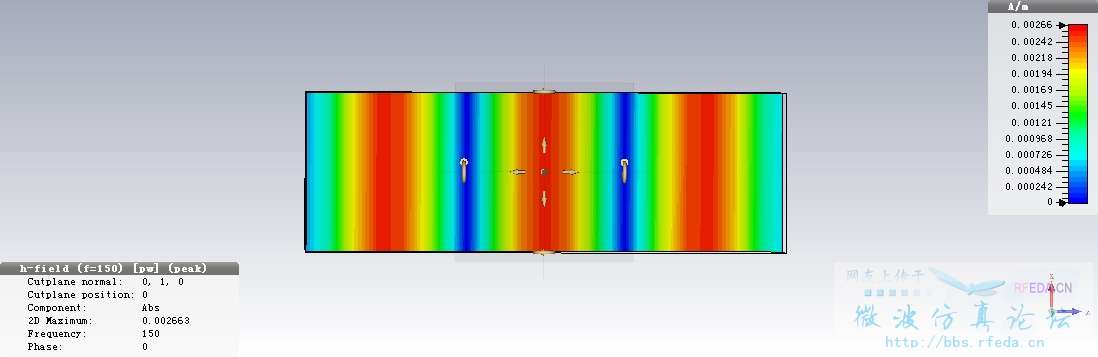

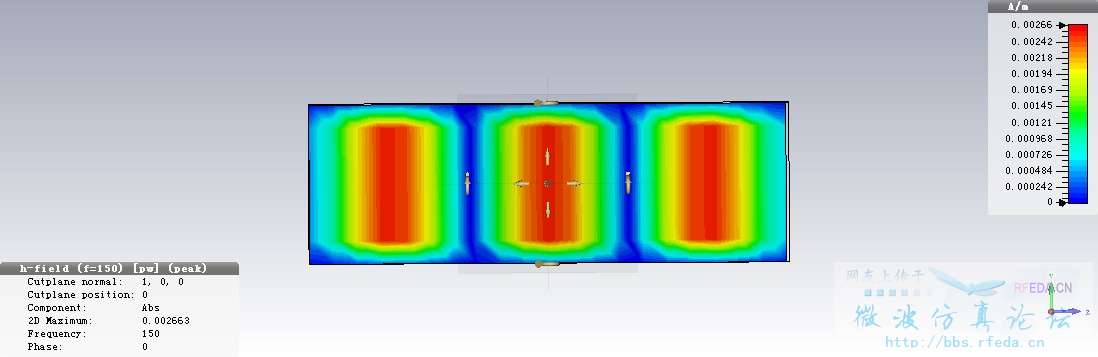

磁场分布ABS,磁场沿Y方向。
这个结果是对的吗?明显不是平面波了在这个切面上

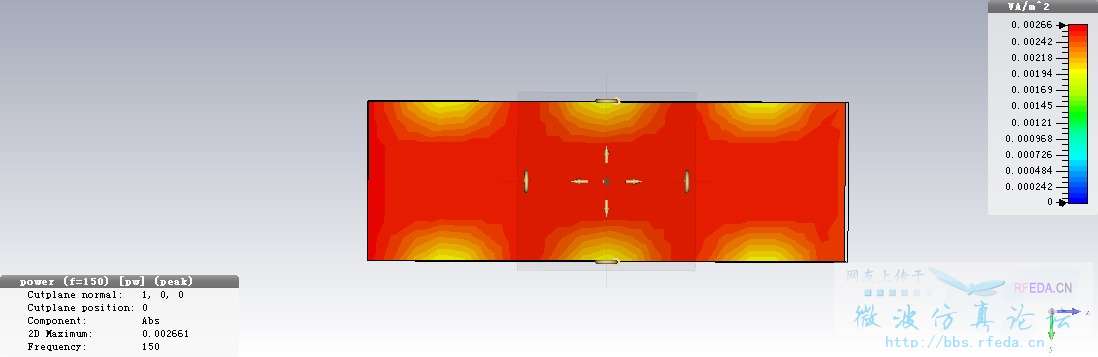

能流分布也不对了。

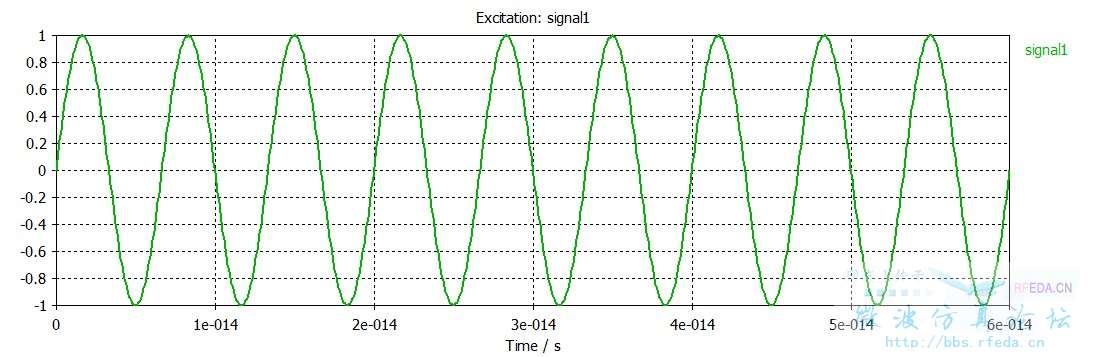

换成正弦波信号
小编这个正弦信号是怎么定义的,请指教,另外你的边界条件X,Y方向为周期边界这样真的可以吗。
磁场分布式对的吧。
从CST中得到的某个频点的场图,相当于用正弦信号激励得到的。
能流分布小编是不是认为应该是均匀的?建议加密网格试试
