新手关于CST仿真的三个问题
05-08
大家好,这两天我刚刚开始学习CST(cst2013的界面变动太大了,有些CST的教程都不是很好用)的使用,之前都是用的IE3D,偶尔也用用HFSS,现在学习cst使用基本上都是盲人摸象的程度。我有几个问题( 很低智商。),请教一下各位前辈
1:boundary的大小如何变动。请问在CST中有更改boundary的选项么?

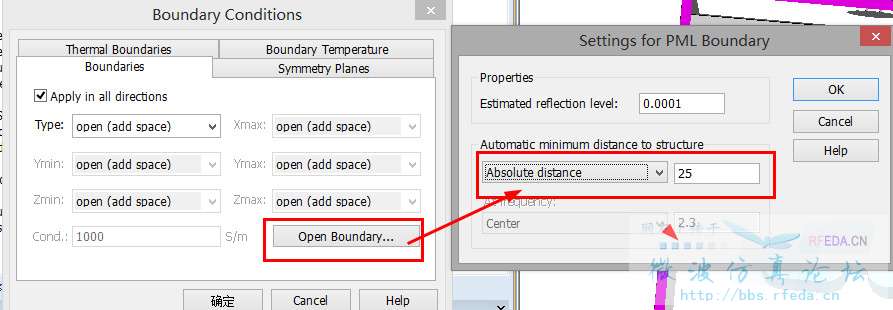

[attachment=62592]
2:在HFSS中在仿真体的外围包一个腔体,就可以设置边界条件。但是在CST中自带的planner-filter的例子中却没有component是定义腔体的。也就是说CST的边界大小和HFSS中不一样么?
3:之前瞎仿了一个CPW的传输线,在仿真的时候出现了the propagation constant of port 1 is zero的错误,请问是为什么呢。
暂时就这三个问题,汗颜啊。
另外学习cst2013有没有一些好的知道材料啊,下了几个都是04,05年的材料。谢谢!
1:boundary的大小如何变动。请问在CST中有更改boundary的选项么?
[attachment=62592]
2:在HFSS中在仿真体的外围包一个腔体,就可以设置边界条件。但是在CST中自带的planner-filter的例子中却没有component是定义腔体的。也就是说CST的边界大小和HFSS中不一样么?
3:之前瞎仿了一个CPW的传输线,在仿真的时候出现了the propagation constant of port 1 is zero的错误,请问是为什么呢。
暂时就这三个问题,汗颜啊。
另外学习cst2013有没有一些好的知道材料啊,下了几个都是04,05年的材料。谢谢!
1.simulation选项卡,点开有个边界条件按钮,进去可以设置边界条件的绝对位置,也可以在背景(backguound)在Xmin ymin xmax那里设置距离。
2.3看不懂,不想猜了
谢谢!有好多东西都不会,估计要一直泡在论坛里了,谢谢啦!
U R WELCOME
我来回答一下:
1、可以通过simulation选项卡中的background里面进行更改;
2、cst中不需要定义腔体,直接设置边界条件就可以了,可以参考2楼;
3、上传cst文件看看吧
和5楼的回答类似。
1. 如果是Open boundary,可以在boundary condition里按照1楼的方式。如果是closed boundary,用surrounding space。
2. 如果小编决定用CST,就忘了HFSS吧。你吃饺子的时候不会问为什么没有18个褶儿。
3. 算命贴,无视。
谢谢前辈啦
谢谢前辈啦
2013里有个边界设置条件菜单
HFSS中默认的背景材料都是PEC,所以很多情况下需要画一个空气腔,在空气腔上设置边界条件,而CST中你选择不同的模板(或者根据菜单进行选择)可以将背景材料设置为空气等,可以直接定义边界条件。
谢谢前辈啦
我用的就是CST2013
broadband and high efficiency conversion from guided waves to sspp。我们老师给我看的文章哈哈
