请教关于HFSS中的deembed和CPW耦合电感的计算
05-08

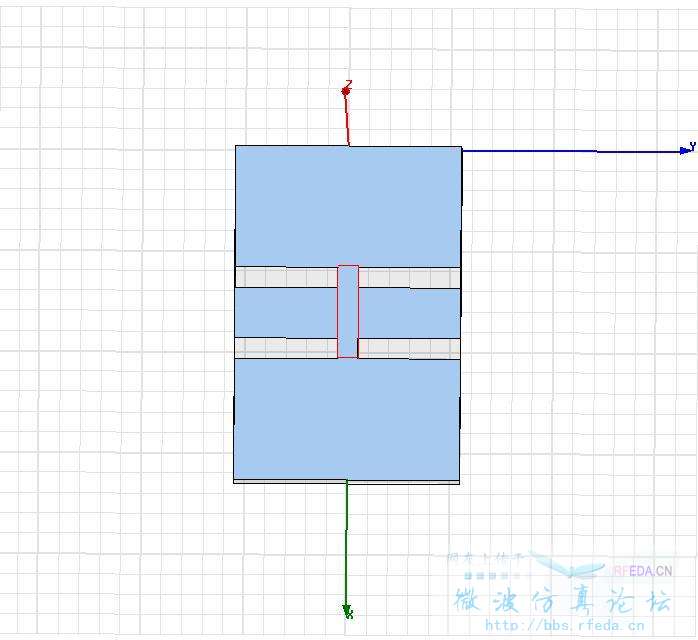

想用HFSS仿真CPW耦合结构(图见下,耦合部分为中心导带中间连通处,在图中用红色标出),然后根据等效电路模型求结构等效电感和以及作为阻抗变换器时的K值。
计算思路:用波端口,端口大小设为高为6倍的介质厚度,宽为中间导带的10倍的中心导带宽度(按port设置说明设的)。
然后通过后处理将端口deembed至耦合结构处,仿真得到Z参数。最后根据耦合等效的电路求等效电感L。
现在出现的问题是:采用不同的deembed长度(即耦合结构两端的传输线长度)时仿真出来的Z参数不同,所以计算出的等效电感值不同。但按我的理解,因为耦合结构没有变,而且两边的理想传输线已经deembed到耦合部分处,仿真出来的应该是耦合结构的Z参数,应该是不变的,为什么会出现Z参数随deembed的传输线长度变化而变的情况呢,还是我理解的有问题?请各位大牛赐教

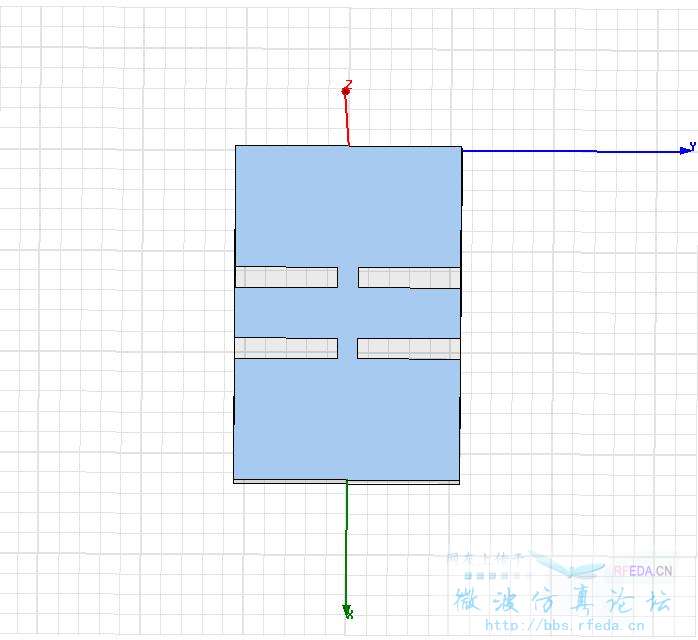

CPW耦合结构俯视图(右边红色处为耦合结构)

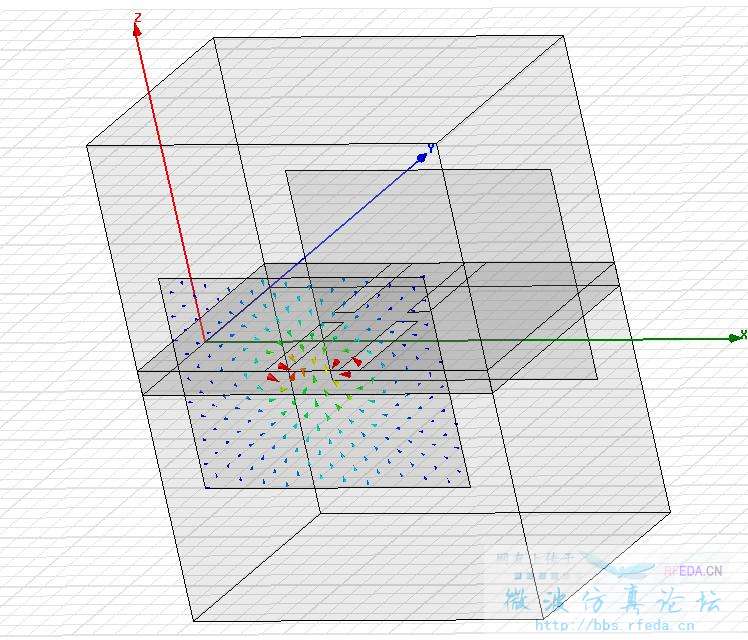

端口处的场分布
端口deembed(两边一样设的)
计算思路:用波端口,端口大小设为高为6倍的介质厚度,宽为中间导带的10倍的中心导带宽度(按port设置说明设的)。
然后通过后处理将端口deembed至耦合结构处,仿真得到Z参数。最后根据耦合等效的电路求等效电感L。
现在出现的问题是:采用不同的deembed长度(即耦合结构两端的传输线长度)时仿真出来的Z参数不同,所以计算出的等效电感值不同。但按我的理解,因为耦合结构没有变,而且两边的理想传输线已经deembed到耦合部分处,仿真出来的应该是耦合结构的Z参数,应该是不变的,为什么会出现Z参数随deembed的传输线长度变化而变的情况呢,还是我理解的有问题?请各位大牛赐教
CPW耦合结构俯视图(右边红色处为耦合结构)
端口处的场分布
端口deembed(两边一样设的)
小编解决了吗?我也很迷茫这个问题啊
同样遇到这个问题?不知道原因啊。跪求
