三角形谐振腔耦合滤波器求怎么耦合

05-08

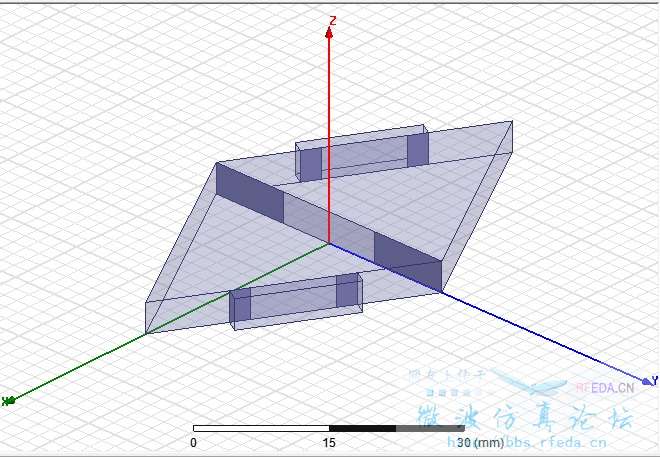

小弟用HFSS做了个如图所示的三角形谐振腔耦合,各个物体之前有开口。但是苦于开口尺寸的调节,一直得不到滤波器所应该达到的S参数图。
请大神帮我调一下

三角形尺寸,中心点0,0,0,start point是20mm,0,0,高度为4mm。
长方体尺寸,长15mm,宽2mm,高4mm。
材料是vacuum
小弟的QQ号是240521896,求大神指点




小弟在线等大神帮助

你这个谐振腔是通过孔耦合的吗

耦合窗口怎么设置的啊?
