微带天线四边和四角各划几下是调什么指标的?
05-08

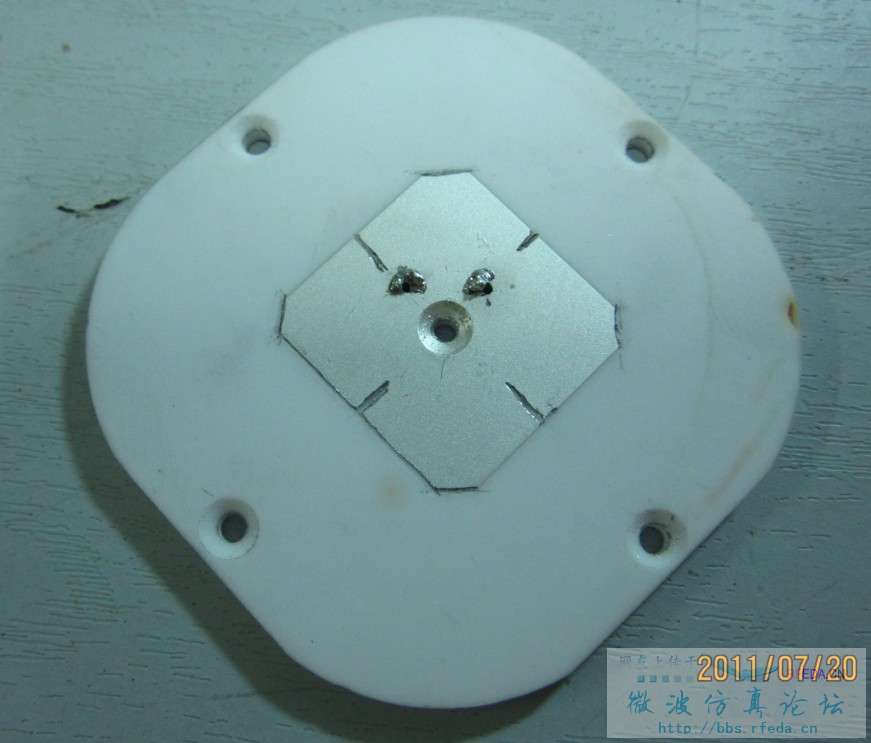

图片中天线四边和四角各划几下是调什么指标的/?
看样子应该是调整圆极化轴比的
不是的,双馈的patch尽量保持对称轴比就好了。边上的slot是为了减低谐振频点,角上的么,也可能是为了减低频点,也可能是为了减低不圆度(这个纯猜的),也有可能是把阻抗调高点。其实仿下就知道了
最好还是仿真一下更说明问题
