双层介质微带线的特征阻抗和有效介电常数如何计算呢
05-08

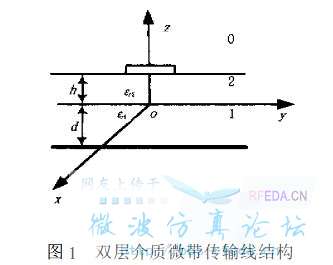

如图所示是一个双层介质的传输线结构,微带下面的2区介质高度为h,介电常数为ER1, 1区介质高度为d,介电常数为ER2。
请问各位,图中的这个双层介质的传输线怎么计算呢,特别市有效介电常数和特征阻抗,哪位有比较好的资料忘分享一下。共同学习
应该要先算等效介电常数吧,然后用ADS工具计算
小编留言:
嗯,谢谢指点,麻烦再问一下,等效介电常数要如何算呢,具体从哪入手
