有关HFSS仿真结果分析的问题
05-08

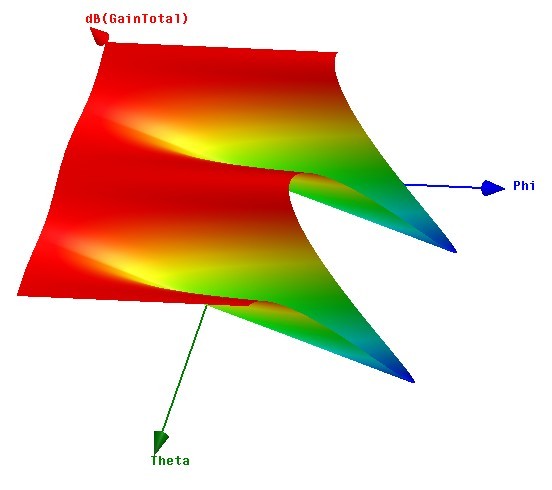

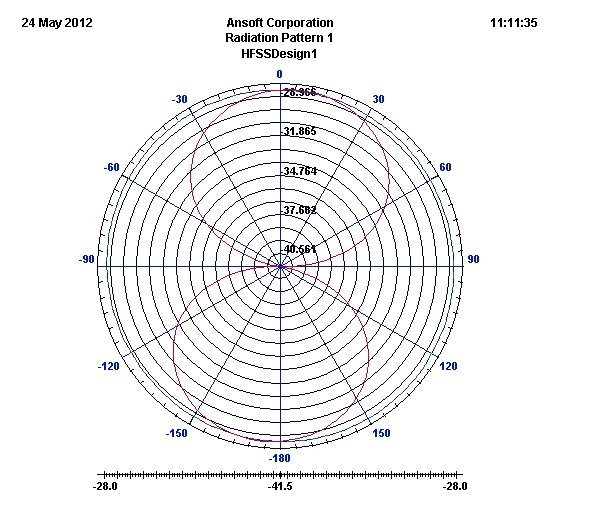

我昨天对线圈天线进行了仿真,频率是13.56MHZ,对仿真的结果不知道如何分析,如图
加入一起讨论
图7给出了天线单元在1.575GHz工作时,3D方向图仿真结果:
图7 天线增益3D方向图
图7方向图坐标系与图4所示坐标系一致;由图7可见,天线单元在频率1.575GHz工作时,增益为6.66dB。
图8给出了天线单元在1.575GHz工作时,XOZ、YOZ面方向图仿真结果:
(a) XOZ面方向图
(b) YOZ面方向图
图8天线单元XOZ、YOZ面方向图仿真结果(f=1.575GHz)
(0°方向对应z轴,即天线单元横切面)
由图8(a)可见,天线单元在频率1.575GHz工作时, Theta=0°(m1点)增益值为6.66dB; Theta=-52°(m2点)增益值为2.95dB; Theta=53°(m3点)增益值为2.96dB;XOZ面方向图基本可以覆盖-52°53°,满足3dB带宽要求。
由图8(b)可见,天线单元在频率1.575GHz工作时, Theta=0°(m1点)增益值为6.66dB; Theta=-51°(m2点)增益值为2.97dB; Theta=51°(m3点)增益值为3.0dB;YOZ面方向图基本可以覆盖-51°51°,满足3dB带宽要求。
图弄不上去啊。
那个方向性算好的吧?
