阿基米德天线的激励方式

05-08

请教在HFSS中双臂阿基米德螺旋天线的激励方式怎么设置呢?十分感谢

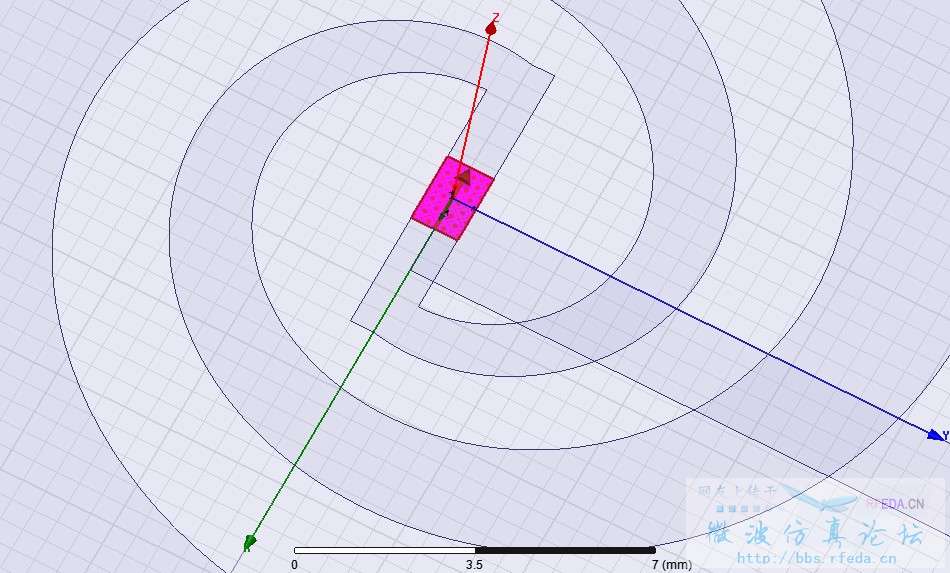

传一个等角双臂螺旋的馈电方式，希望对你有帮助。将两个臂画好之后用金属带弯折延伸至中间红色部分，红色部分为馈电面，采用lumped port激励，设置积分限之后，注意：阻抗选择那一栏选择do not renormalize。

如楼上所说补充一点，激励中的阻抗要设为实际输入阻抗，不是默认的50

谢谢指点！

用户被禁言,该主题自动屏蔽！

用同轴的话还得加上巴伦吧

学习了多多讨论
