HFSS 平行耦合微带线仿真优化问题
05-08
我做的是平行耦合微带线滤波器,标准是中心频率为2.1GHZ,通带为2.0055GHZ2.1954GHZ,在1.8GHZ和2.4GHZ处大于35dB
在用ADS仿的话波形很符合标准,但是用HFSS仿出来的波形就是不好,不知道是哪里出错了或者是要怎么优化

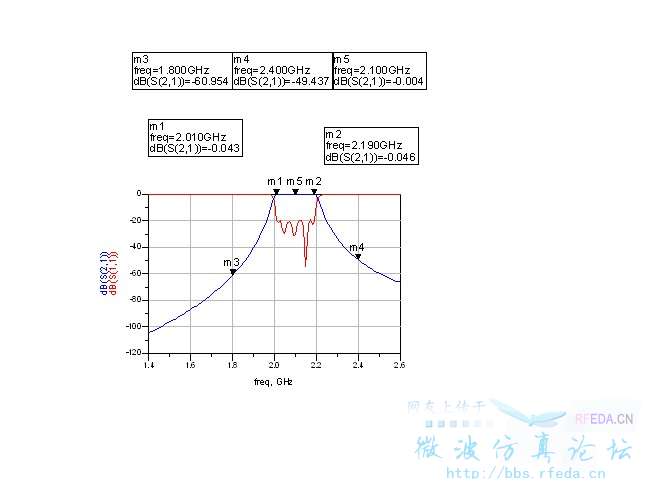

ADS仿真波形
[upload=1]

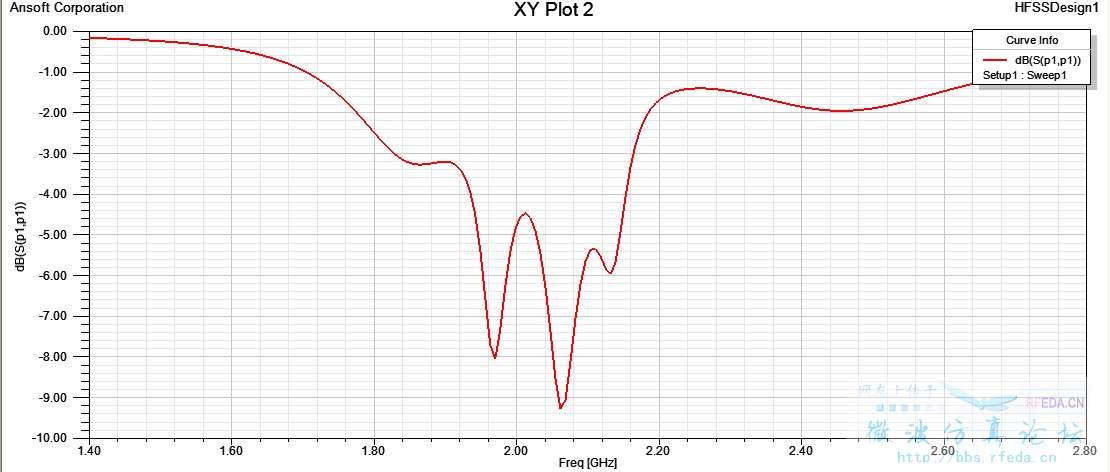

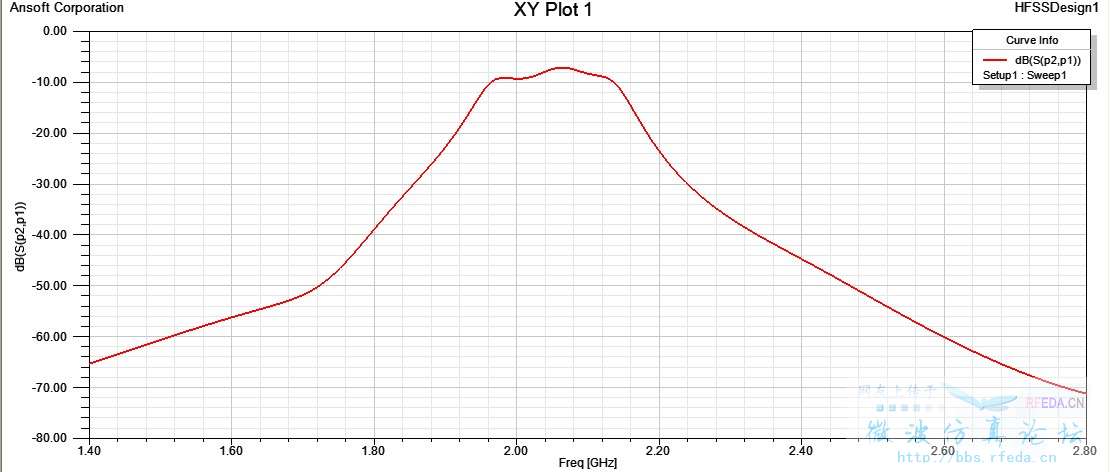

HFSS仿真波形
这个我不懂哈 帮不到你 不好意思哈
明显有谐振频率出去了,你这是5阶滤波器吧,一个频率低到1800~1900,一个高到2400去了。
你没上微带线图,我估计是因为耦合的原因把两个谐振频率弄出去了,优化一下吧
学习 学习
