共面波导仿真后场分布全为0场的问题
05-08

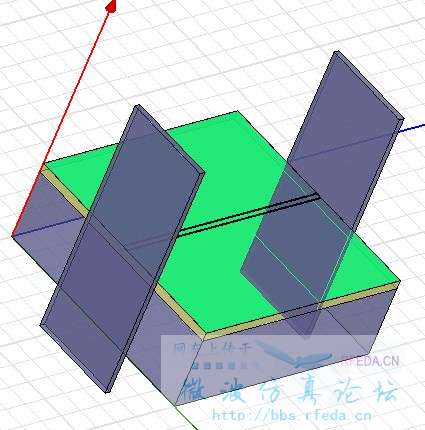

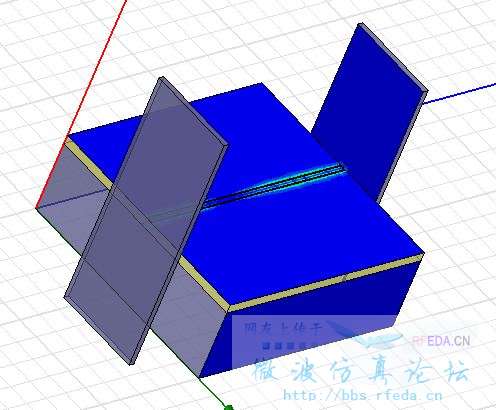

下面是CPW结构图（端口为wave port）和场分布图，为啥仿真后的场分布都为0了呀，大家帮忙找下原因。
看看是不是激励端口的设置问题
应该和背景有关
