关于HFSS 仿真时间的问题
05-08
我仿真一个很简单的CPW(共面波导结构),开始是设置变量很少,扫描其中的两个参数时大概1个小时就够了。但结构尺寸用很多变量来表示时,扫描之前的同样两个参数,用的时间要3个小时。是变量增加的影响吗?
补充一点,我的波端口尺寸也是用的变量表示,这样的波端口可靠吗?
2.改变参数之后,你的网格数量一样么?有时候一些关键部位尺寸变化之后网格数量不一样了,迭代次数也不同了,也会影响仿真速度
补充一点,我的波端口尺寸也是用的变量表示,这样的波端口可靠吗?
在设置几个变量时,但扫频只对一个变量进行扫频,是不耗时的
我感觉LZ可以从两个方面去找原因:
1.看看参数扫描总的组数一致么?

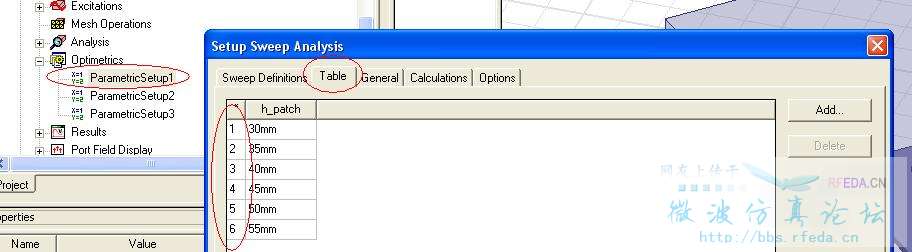

如图,我这个扫描总共有6组数据
2.改变参数之后,你的网格数量一样么?有时候一些关键部位尺寸变化之后网格数量不一样了,迭代次数也不同了,也会影响仿真速度
