SIW滤波器仿真讨论

05-08

最近在设计仿真SIW滤波器结构
按章文献中的结构在HFSS建立的模型

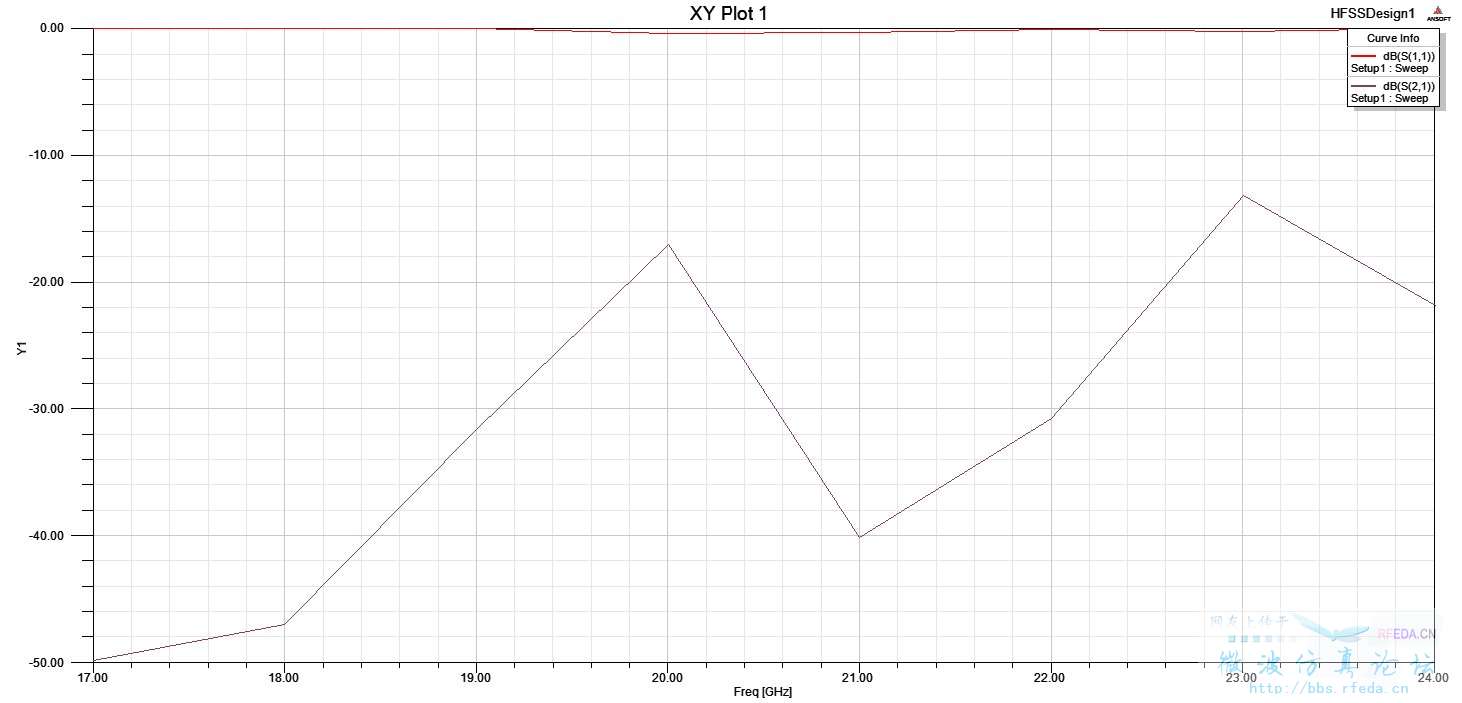

仿真后发现结果很差
不知道SIW滤波器在建模和仿真有什么特别注意的地方
大家一起讨论下

孔好好搞搞

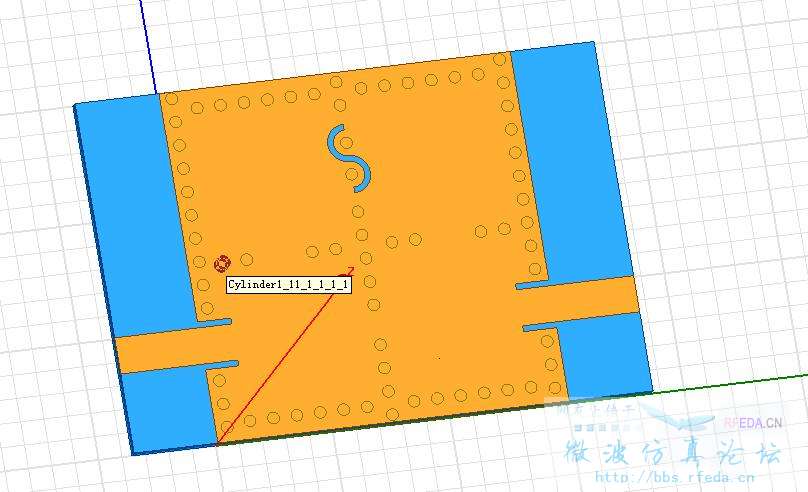

我这里的洞是用的金属柱代替的。
这个影响不大吧?

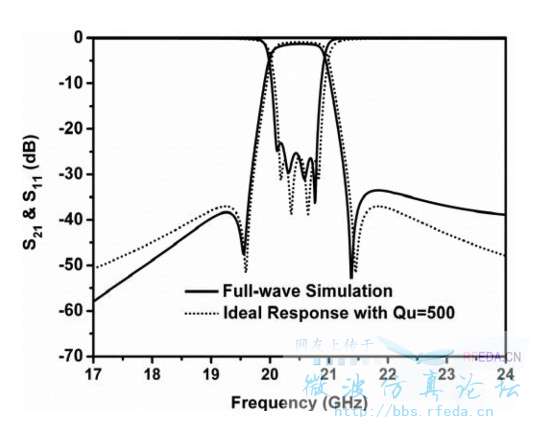

如果文献是比较牛的期刊，应该没问题。你多看哈文献，可能你并没按它的数据仿。

真是按章来的。参数是文章的可能有些地方有丁儿不同但是结果也不这样啊

再次顶起来

空气盒设置的是不是小了

我毕业设计就要弄这个求讨论啊

同楼上，俺的毕设也是这个，求大神指点啊

需要设空气盒子吗?我试试

我毕业设计也是弄这个啊

你是南邮的?不能用金属柱代替，要把金属柱挖掉
