哪位帮我看一下这个负载是怎么实现的？
05-08

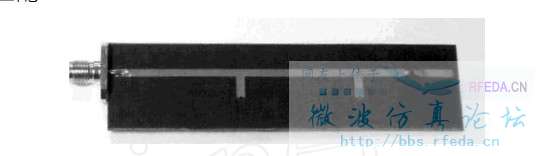

这是一个双支节阻抗匹配网络的实物，按理说，后面的那一小段就应该是负载了。按照他论文中所写的他的负载为50+j50欧姆，我就是不明白他这个负载是怎么实现的?是耦合的?还是其他的?
今天这个问题终于被我弄清楚了，不过首先要感谢一下师兄的指点。具体做法：因为我要实现50+j50欧姆的负载，按照实部和虚部分开实现，首先，解决j50欧姆虚部的问题，采用一个长为1/8波长的短路微带线即可。对于实部，就采用RLC边界条件就可以了，实际中估计应该是采用贴片电阻来实现的。
小编，请问j50欧姆怎么是用1/8波长的短路微带线啊，怎么算的啊?
