求active z的具体含义和计算公式
05-08
http://bbs.rfeda.cn/read.php?tid=718&page=3帖子中说“active z是存在多端口激励条件下的Z",
而一般的Z参数如Zmn是除了n端口外其他端口开路情况下的Um/In。
仿真发现,改变各个lumped port信号的相位、幅值、fullport impedance 值,active z会变化,而Z parameter没有变化。
求active z的具体含义和计算公式 ps:// HFSS的帮助文档里没找到....
而一般的Z参数如Zmn是除了n端口外其他端口开路情况下的Um/In。
仿真发现,改变各个lumped port信号的相位、幅值、fullport impedance 值,active z会变化,而Z parameter没有变化。
求active z的具体含义和计算公式 ps:// HFSS的帮助文档里没找到....
帮助文档里面有的,搜索一下,我有看过
楼上正解,小编文档没看仔细

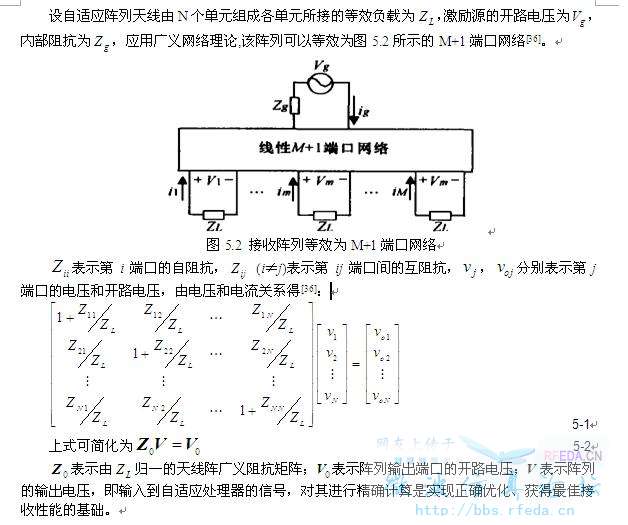

你好,我对于各种阻抗与hfss中相关参数的关系也比较模糊,请问在多端口激励(我用的dirven modal, wave port)的情况下,求解得到的active Zii 是不是就是下面论文中所说的等效负载ZL呢?但是这样理解也好像不对啊,因为得到的active Z并不是定值,且阵元都相同的情况下,每一个阵元的active Z还有很小的差距。另外还有几个问题想请教一下:
1)下面截图中的Zij是不是就是hfss仿真结果中的Z parameter呢?如果不是,又怎么从hfss中精确提取到图片中的Zii和Zij呢?
2)下图中的V是不是就对应着edit source中的激励源呢?(但是在driven modal情况下,好像分配的是功率)如果不是,V又是对应的hfss中的什么呢?非常希望能得到指点,如果方便的话,希望能加一下我QQ:569094559 谢谢
