怎么看高次模的衰减?
05-08
我画了一个波导微带的转换模型,设置了两个端口,端口一是1个模式,端口二是两个模式,
我想看端口一的一个模激励起的高次模的衰减情况,应该看哪个参数?
谢谢各位!
gamma=alpha+i*beta
alpha是衰减
beta是相位

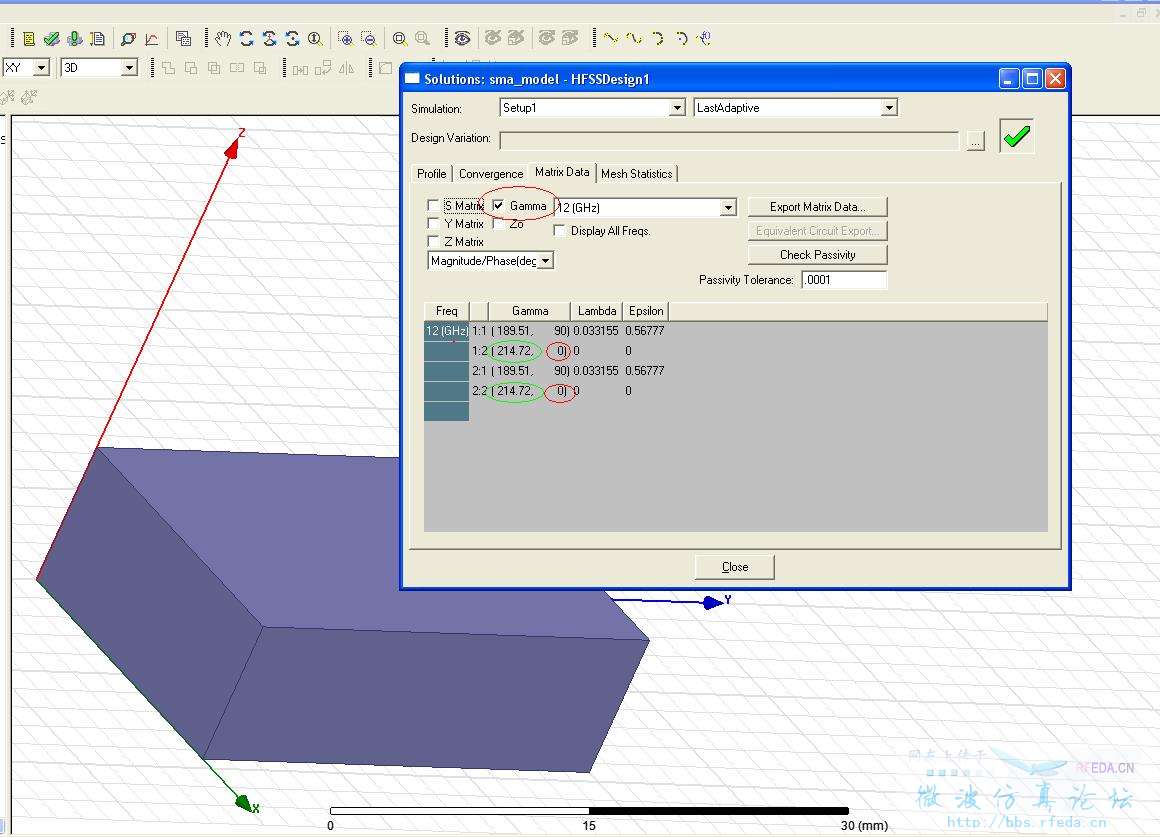

图中gamma角度为0度的时候,gamma只有alpha项,也就是衰减相
角度为90度的时候,只有beta项,也就是没有衰减
我想看端口一的一个模激励起的高次模的衰减情况,应该看哪个参数?
谢谢各位!
gamma=alpha+i*beta
alpha是衰减
beta是相位
图中gamma角度为0度的时候,gamma只有alpha项,也就是衰减相
角度为90度的时候,只有beta项,也就是没有衰减
我明白了,谢谢你!
1楼的方法没有问题,但是查看γ的时候使用magnitude/phase(deg)起码不直观,建议改为real/imaginary显示,这样实部直接就是衰减α,虚部就是相位项β,很直观。α≠0的模式属于凋落模,不能传输。
