HFSS端口设置求助
05-08

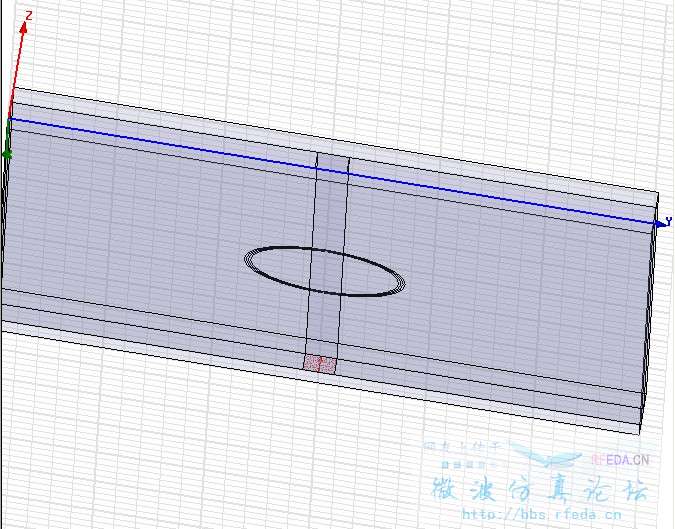

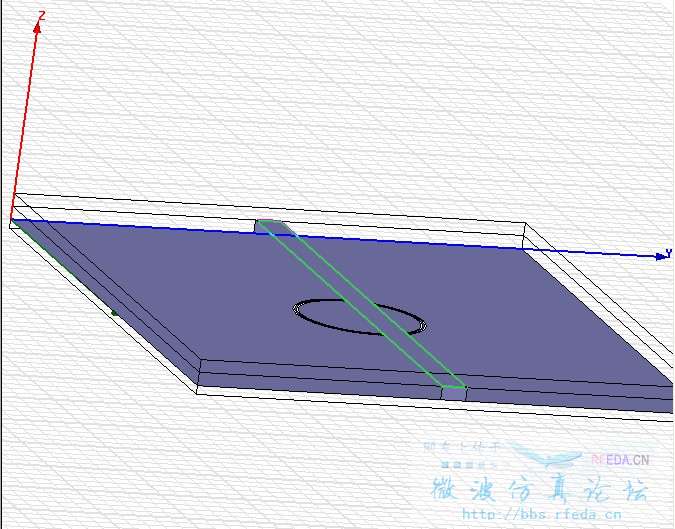

这个是我做的模型

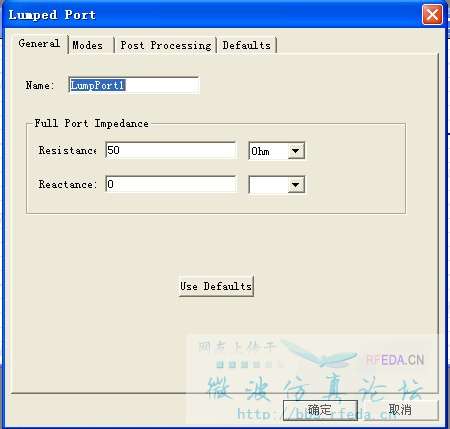

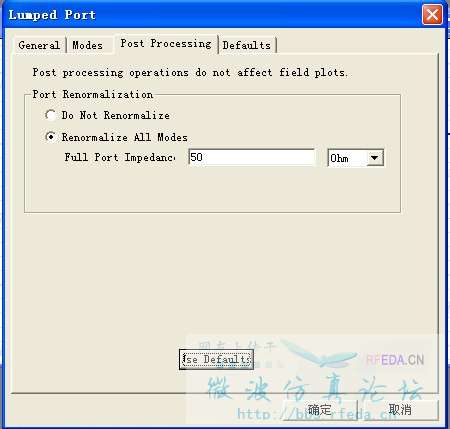

这个是端口的设置情况

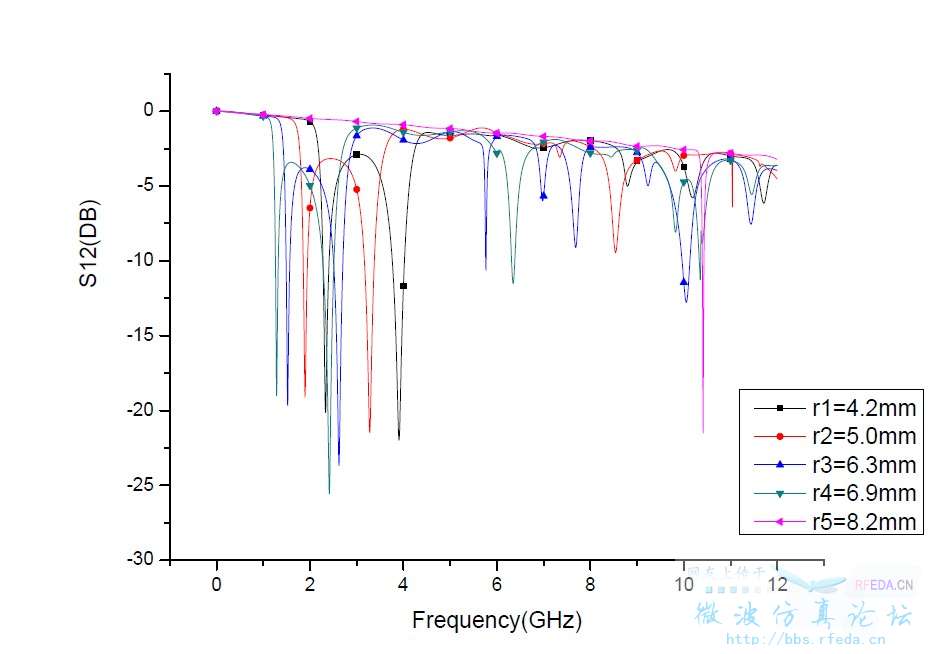

上图是我求解出来的插入损耗图

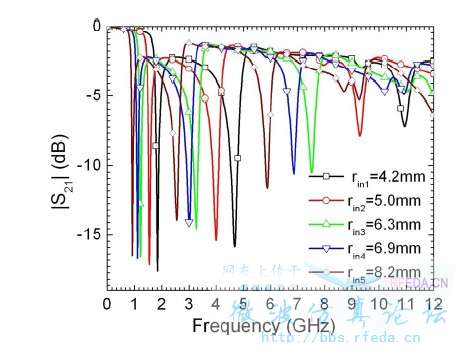

上图是论文仿真出来的插入损耗图。
这个论文要求:The width of the microstrip line is designed to match a 50-Ω impedance
微带线的宽度是2.94mm。可以看出我自己求出来的图跟论文里的图有很大差别,我不知道怎么弄得……
论文说微带线匹配50的阻抗,而我把微带线设置成理想电边界,然后把端口设置成50阻抗这样可以么?而且我是把2个端口都设置成50阻抗的。
自己顶顶…………
你Trace 有阻抗匹配嗎?
没,端口设置了50ohm的阻抗了不可以么?您说的trace是微带线还是?如果是微带线我设置的是理想电边界。
微带线的宽带是不是50欧阻抗的宽度?另外,你的边界条件是怎么设的?跟论文的一样吗?
你用的介质板与论文中的一样吗? 先按照论文上面的做,如果你是按照问论文上面做的,所得出的结果,那么有你仿真的结果来看,你比论文上面的结果要好啊。
我模型的微带线是理想电边界,下面的csrr层也是理想电边界,最外面是理想磁边界。没有设置辐射边界,这样可以么?我只做这个微带线的近场分析还需要加辐射边界么?很感谢您能认真看我的帖子!真的很感谢您!
我的微带线是理想电边界,端口设置了50ohm的阻抗还需要把微带线也设置阻抗么?论文只要求说微带线要50ohm阻抗。端口的阻抗没说。
还有就是关于微带线阻抗的问题,论文要求微带线要50ohm的阻抗,我的理解是我把端口两边都设置成25ohm的阻抗,然后把微带线设置成理想电边界,这样是不是就符合论文的要求了?谢谢您!
小编,请问你的模型图里面,中间的圆环是什么?微带线是上面绿色的那一条吗? 论文里说的微带线的阻抗50欧姆是指特性阻抗,在特定频率下,微带线的宽度不同,特性阻抗不同。
