如何观察空间里一个面得场强分布?

05-08
必须先在这个面建立一个形状再plot 么?
或者说如何看空间场分布呢?.

HFSS里面是这样的!

一个面的话,可以设置个局域坐标,然后就可以选择局域坐标的某个面查看了,不用再话图形,方便些。

楼上的兄弟,你这个如何操作呢?如何选择局部坐标的某一个面看场分布?请指教

Planes选面在添加你要的面

Planes选面在添加你要的面?
如何选定某一个局部坐标的坐标平面?Faces on plane?这个应该不行

可以在planes里添加一个平面额

在planes里添加一个平面没有问题,但是如何查看这个平面上的场分布?请指教哈

选中这个面,然后在Field Overlays里plot就可以了

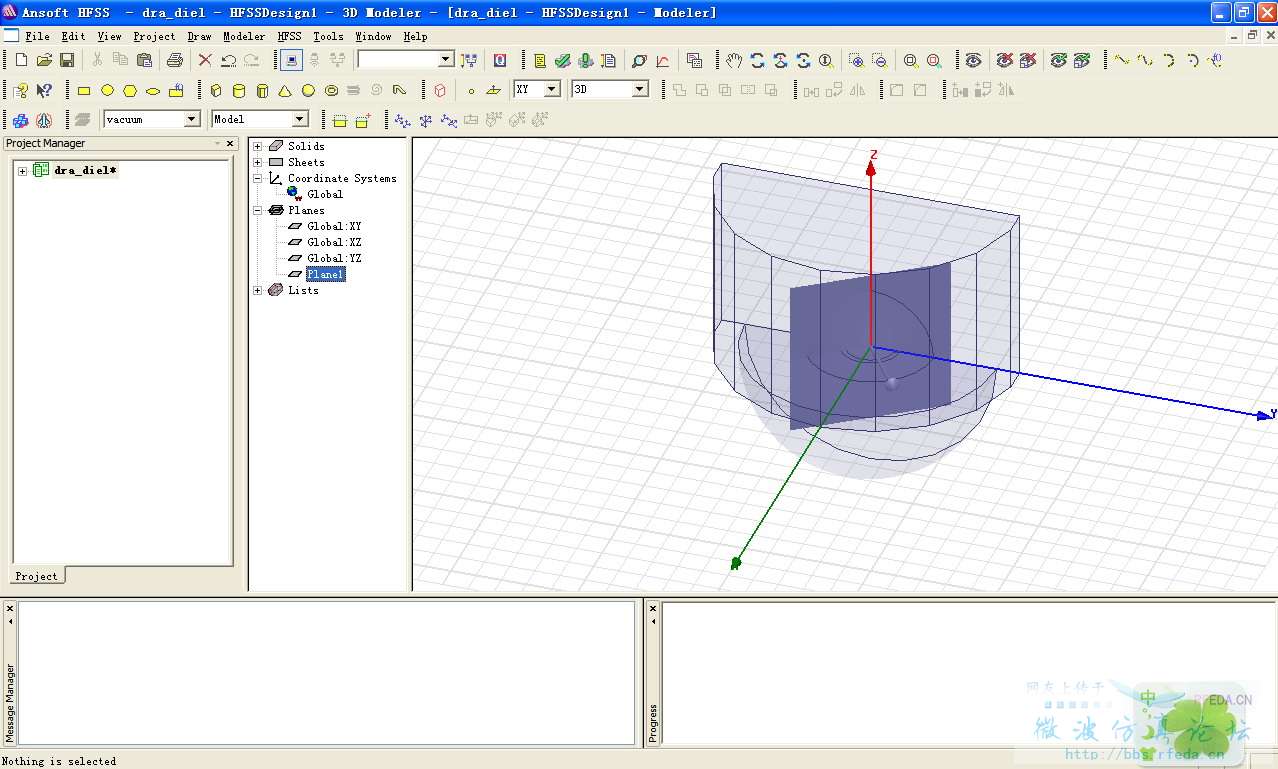

如图所示,这是HFSS自带的一个天线的例子,我新建了一个平面Plane1,请问如何画出这个平面上的场分布?
在画图界面中无法选定这个面,在planes中可以选定,但是右键无相应选项

在左边结构树里选Field Overlays然后右键可以
顺便求问:
我需要不同导体接地,大家说的默认与背景接触或者与外界接触即接地是什么概念呢?
是在辐射边界外面么?

根据HFSS的帮助文件,非模型物体(Non-Model Objects)有如下描述:
After drawing the object, assuming it lies in the problem region, you can plot field quantities on it.
Draw a polyline along which to plot fields or perform field computations.
Draw a rectangle upon which to plot fields or perform field computations.
Draw a volume box to analyze fields in areas of the problem region that are not occupied by an object or that consist of parts of several objects.
Draw a plane, which is always a non-model object.
Draw a point object, which is always a non-model object, in order to plot fields or perform field computations at that point.
也就是说另一个观察场强的方法是使用Non-Model Objects,然后观察Non-Model Objects上的场分布。

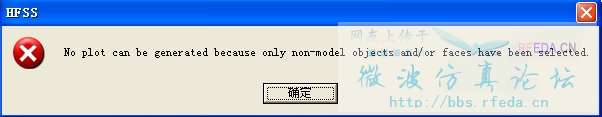

经过我的尝试发现,使用Draw a polyline、Draw a plane、Draw a point object方法都可以得到相应的场分布。但是使用Draw a rectangle和Draw a volume box无法得到相应的结果,提示如下的错误:



大家是否遇到这样的问题,这是什么原因呢?

这个问题知道为什么了么。我还是想知道为什么hfss默认可以实际上却不能。

这个还是不知道原因啊明明帮助文件说可以的嘛

那在模型里添加一个model的平面,然后看这个平面上的场可以么。
这个平面算pefect E?。这个平面会影响仿真结果,但是影响不是很大。额。现在急需看某个面的场强,用plane太大了
