我需要画一个矩形框,但是Ysize是一个变量,故无法设置

05-08

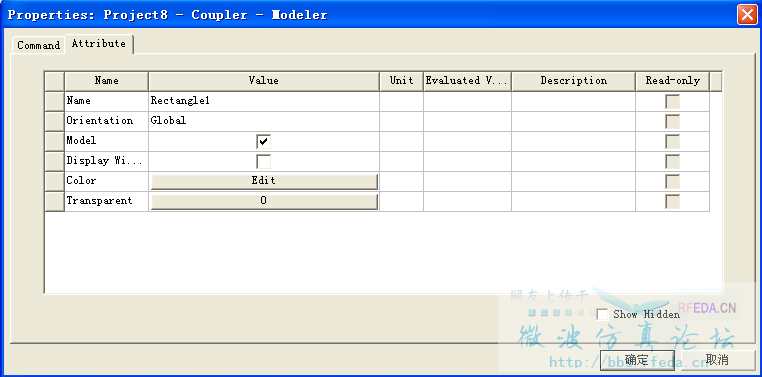

小弟最近在学习HFSS,遇到一个棘手的问题如图:

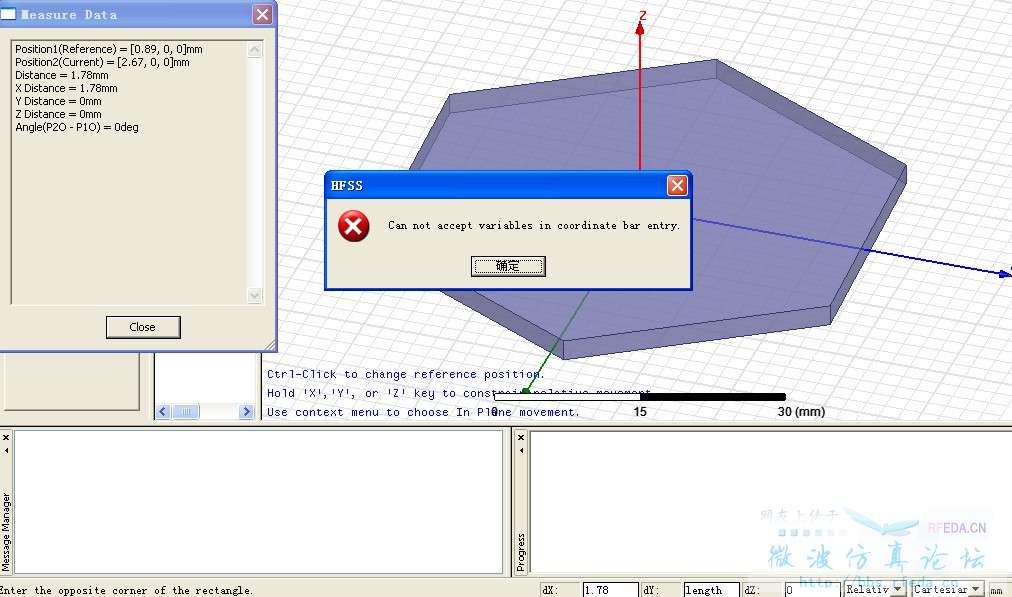

  • 是这样子,我需要画一个矩形框,但是Ysize是一个变量,故无法设置,出现第三个图的错误提示

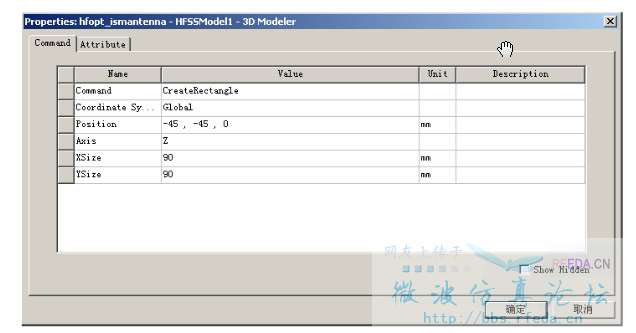

    或者是我想要得到如下图的一种情况


    但是一直得不到一个这样的
    不知道,大家明白我的问题没有,文字表达能力有限,多多包涵,还请多多指导
    其实问题也可以这么讲:我想在绘制完矩形之后弹出的是最后一个图那种,而不是第一副图那样子的,但是我得不到最后一幅图,不知道是哪个地方出错了
    纠结的要死,时间紧任务中,大家帮衬下

    不知道小编什么意思,能够说清楚一点吗?

    第一幅图上面有一个标签,你点一下command,然后按照你要的那幅图修改不就行了。

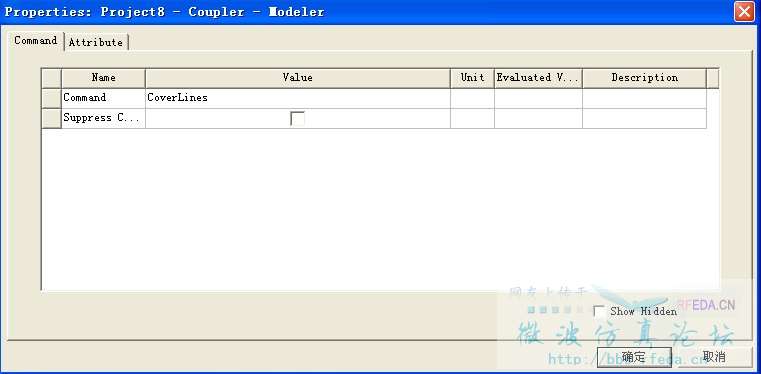

    点过command之后出现的是这样子的,没有设置大小的选项

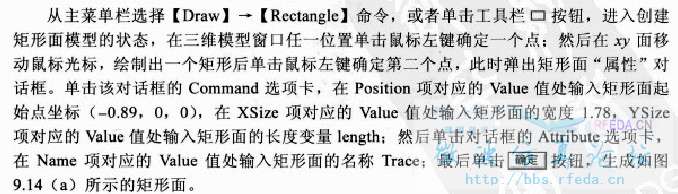

    我想做的操作是::单击该对话框的Command选项卡,在Position项对应的Value值处输入矩形面起始点坐标〔-0.89,0,0),在XSize项对应的Value值处输入矩形面的宽度1.78,YSize项对应的Value值处输入矩形面的长度变量length,但是现在遇到的问题是:command选项卡里面没有Position那一项,在HFSS的右下角又不能输入变量,变量length也早已经定义了
