射频开关仿真问题求助,VSWR不正确
05-08

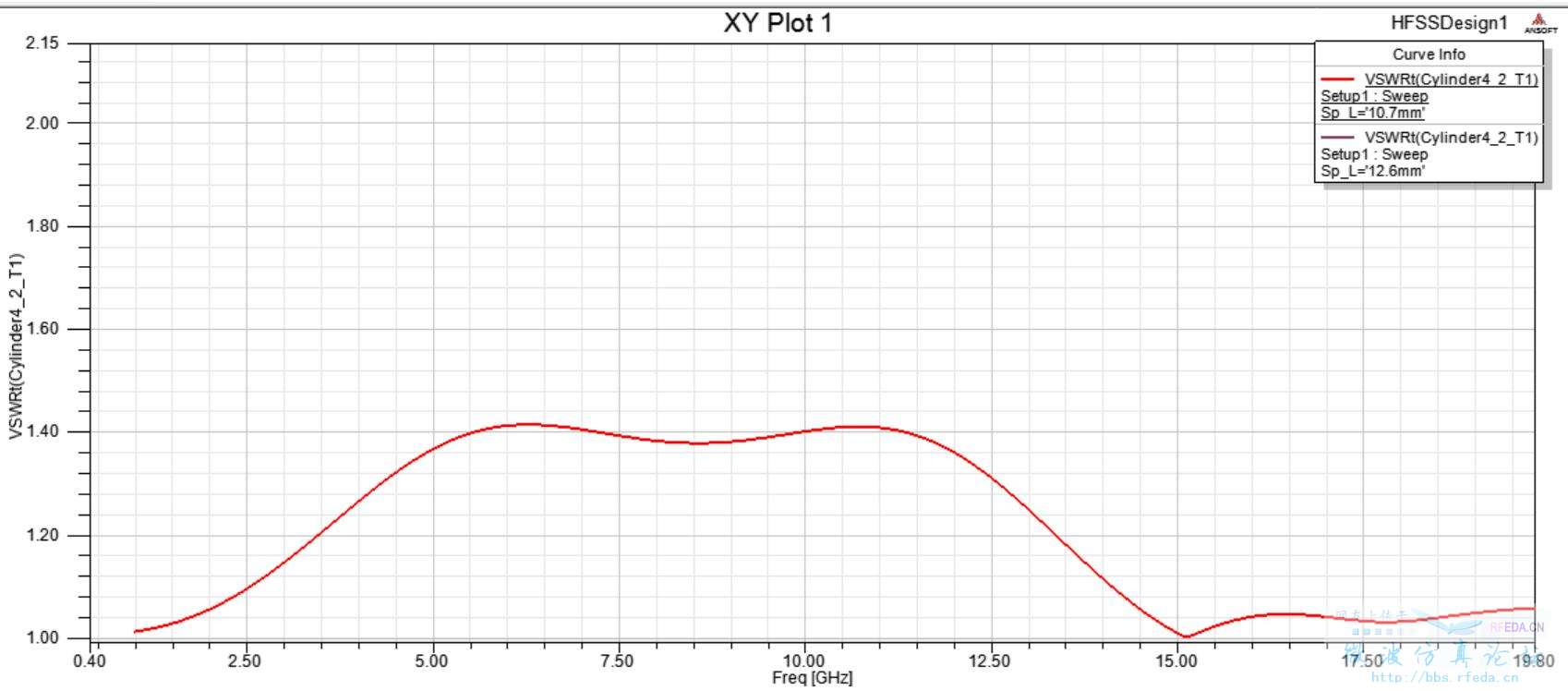

在HFSS中对该射频开关进行仿真,但是理论上VSWR应该是单调递增,为何会出现这种现象? 2GB)K?1M

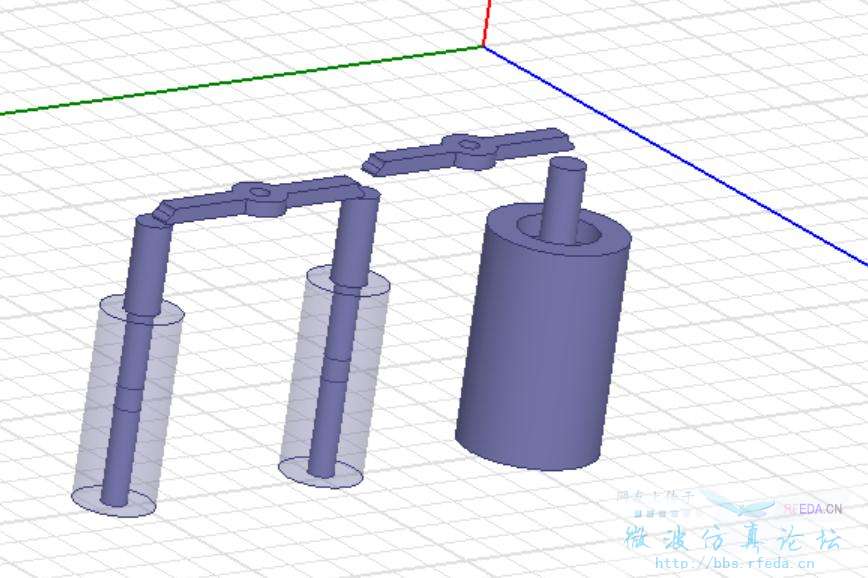

以下显示的是模型的传输部分,其外部部分显示,VSWR是中间的同轴接口处的
以下显示的是模型的传输部分,其外部部分显示,VSWR是中间的同轴接口处的
咋么都没人呢?。。
跷跷板式的单刀双掷开关?驻波是有点怪异
对啊,实际产品就跟我头像一样,无论采用中断驱动还是模式驱动,怎么设置驻波比都跟上图差不多,找不到原因
是不是与间距有关?
是按面面接触画的,间距为0.
同轴线的间距
这个倒完全没考虑过,因为更改间距对模型的外壳更改挺大,为什么和间距有关?
还是没人啊。
