HFSS仿真高频的金属球RCS
05-08
有人做过仿真高频的金属球RCS么?网上能查到的都是在谐振区的仿真结果,自己拿HFSS算过,结果很一致,但是当在高频区(光学区)的时候,结果就明显不正确了,多次仿真都不知道为什么。求高手啊!
附图:
球:半径0.1m

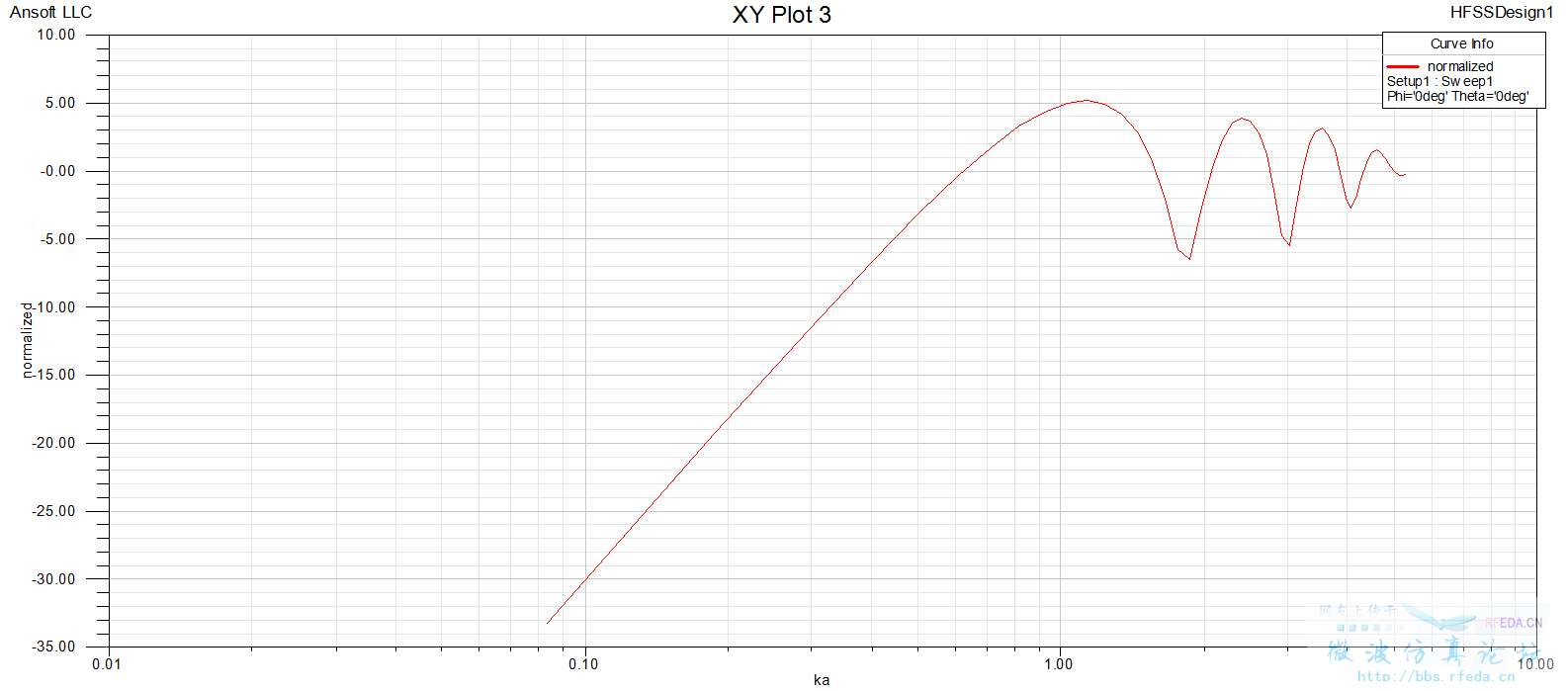

ka在0.1---5左右的图像:

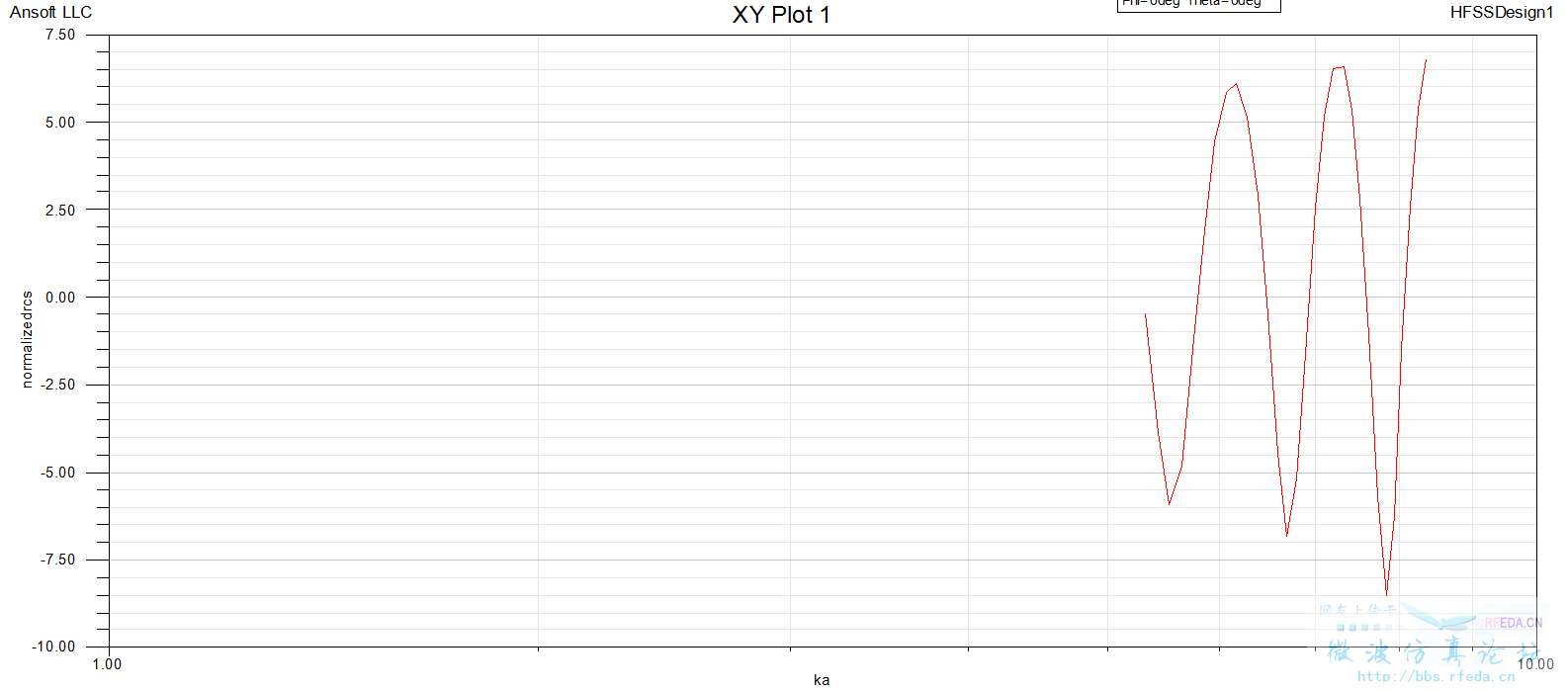

ka在5---8左右的图像:
附图:
球:半径0.1m
ka在0.1---5左右的图像:
ka在5---8左右的图像:
第二幅图中,rcs值明显应该是收敛的啊。
帮帮忙吧。仿真起来也挺简单的,但是问题很突出啊。
自己结题吧
目前查到的原因应该是 网格划分的不够细
在高频的时候,从HFSSmesh operation中可以看到网格还是最大尺寸6cm,远远大于了十分之一个波长
如果把网格最大尺寸改小点话,比如2cm,计算起来非常慢,我的笔记本是没有算出来的。
所以,我觉得原因应该是在于软件算法的问题。
如果机器够好,可以跑小一点的网格试试,看看原因对不对。
