求助,HFSS中如何画螺旋线,用spiral和helix都出现错误
05-08
我想用HFSS画出一个螺旋线,下面是我的步骤

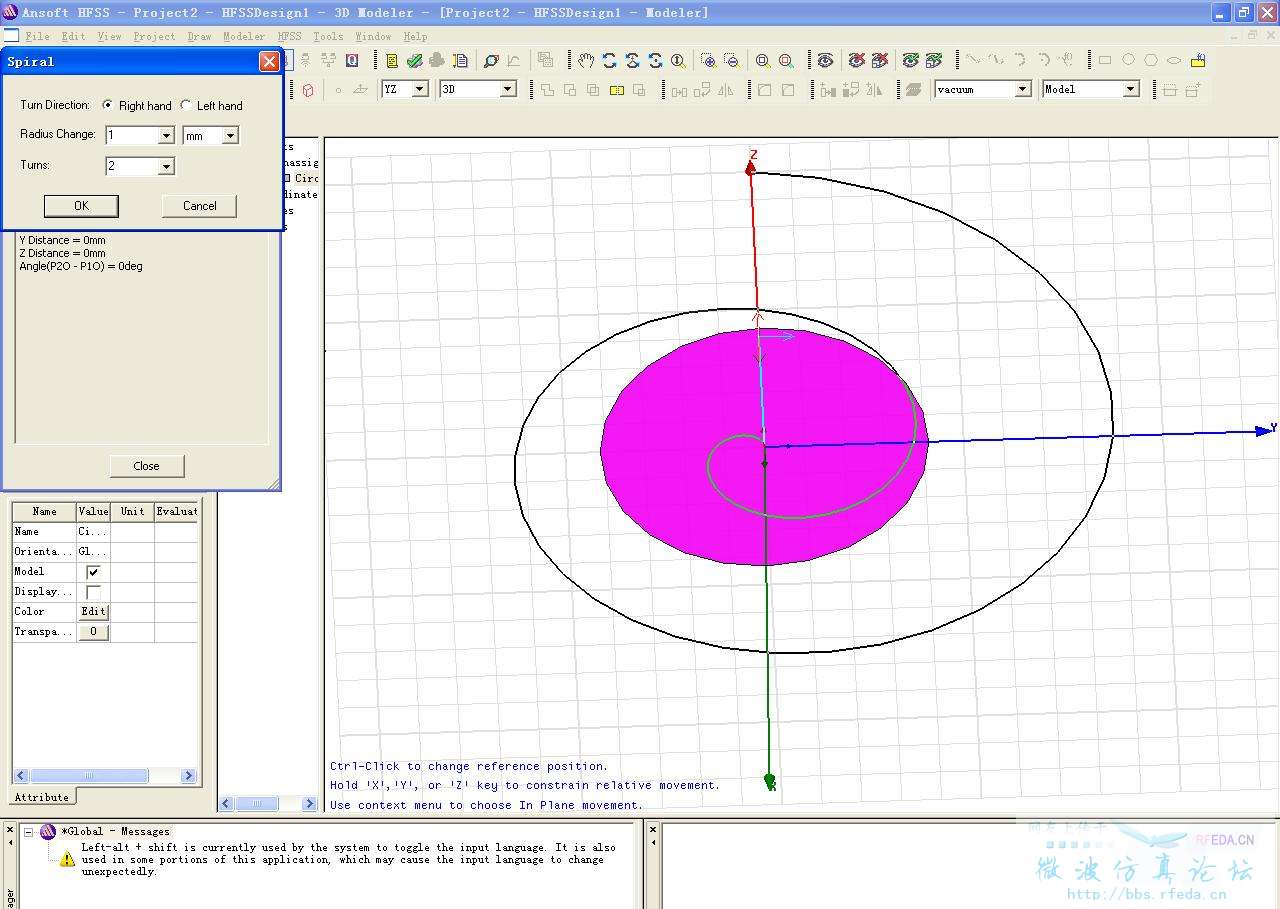

1、先在XOY平面上画出了一个圆,做为横截面
2、选中横截面,点击spiral切换到YOZ平面上画一条直线做为轴
3、输入半径和圈数

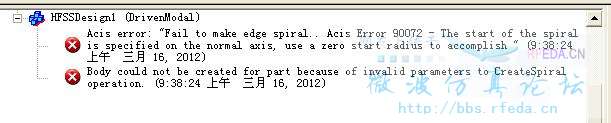

可是为什么总是显示错误呢,请大侠们指点一下,用helix也是一样
1、先在XOY平面上画出了一个圆,做为横截面
2、选中横截面,点击spiral切换到YOZ平面上画一条直线做为轴
3、输入半径和圈数
可是为什么总是显示错误呢,请大侠们指点一下,用helix也是一样
是画的线还是实体啊?
先画一个面,这个面决定你的螺旋线的线形状,然后画一个向量,该向量决定你的螺旋线的方向,注意,此处向量的起始点和你所画的面的中点为你所画螺旋线的半径!
这门课程有详细的讲解和演示,http://www.edatop.com/peixun/hfss/168.html,我是根据这门课程学习的,推荐给大家。
