关于hfss初始网格的问题。
05-08
各位大哥好。今天想在这里请教一个问题,关于matlab初始网格设定这一块,我用的HFSS版本是13(不过我也用过11版本看过,发现也有这个功能)

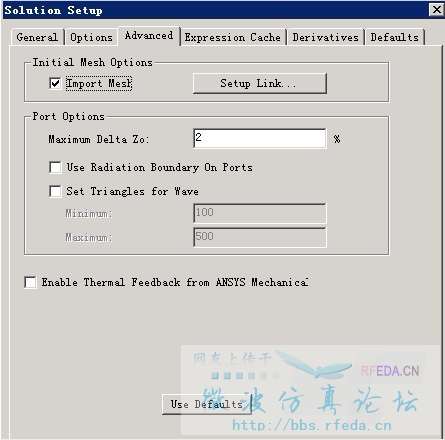

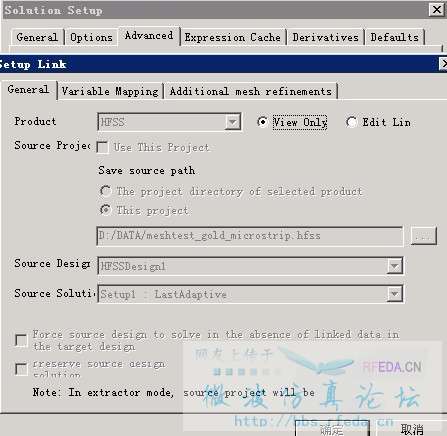

在hfss中建立好模型,设置边界条件,激励后,进行仿真条件设定的时候,双击Setup,在弹出的选项框中,点选Advanced(见下图),其中关于初始网格的选项,这个功能我没有琢磨清楚,大概的感觉其作用是,当仿真模型微小变化,仅仅材料参数变化时,可以让新的模型,套用前一个已经仿真了的模型的网格设定,从而可以省去仿真的时候那最初的网格设定求解的过程,从而减少时间(特别是像我这种,用matlab调用hfssapi来仿真,结合GA算法的话会上百次上千次的调用hfss程序进行仿真);
可是问题出来,第一:我试过好几次,每次都会提示
1:The source and target model should be geometrically equivalent.
2:Fail to get presolved data.
我自己觉得可能是我2个模型之间还是存在差异(我用的是相同的材料和参数。),由于疏忽出现的问题吧,这个我自己会再仔细检查一次。
第二:如果问题1解决了,那么关于这个初始网格导入的操作,如何用matlab语句来表示呢?我查看了下hfssapi工具箱,发现里面没有关于网格设定方面的.M文件。
不知道各位大虾有木有用过HFSS的这个功能,如果有的话,希望可以探讨下。
在hfss中建立好模型,设置边界条件,激励后,进行仿真条件设定的时候,双击Setup,在弹出的选项框中,点选Advanced(见下图),其中关于初始网格的选项,这个功能我没有琢磨清楚,大概的感觉其作用是,当仿真模型微小变化,仅仅材料参数变化时,可以让新的模型,套用前一个已经仿真了的模型的网格设定,从而可以省去仿真的时候那最初的网格设定求解的过程,从而减少时间(特别是像我这种,用matlab调用hfssapi来仿真,结合GA算法的话会上百次上千次的调用hfss程序进行仿真);
可是问题出来,第一:我试过好几次,每次都会提示
1:The source and target model should be geometrically equivalent.
2:Fail to get presolved data.
我自己觉得可能是我2个模型之间还是存在差异(我用的是相同的材料和参数。),由于疏忽出现的问题吧,这个我自己会再仔细检查一次。
第二:如果问题1解决了,那么关于这个初始网格导入的操作,如何用matlab语句来表示呢?我查看了下hfssapi工具箱,发现里面没有关于网格设定方面的.M文件。
不知道各位大虾有木有用过HFSS的这个功能,如果有的话,希望可以探讨下。
自己顶一下。吼吼
小编做的东西我也有个类似的大作业要做。不过自己一直没动手。我要做的是用GA还有HFSS以及matlab来设计一个微带多节带通滤波器。
不过小编说的这个东西我不知道。
请问在辐射场角度设置中,Phi 和Theata 的角度如何设置 根据什么设置能告诉下吗 谢谢
已经解决了。俩个模型必须尺寸相同,如果设定有字母参数,需要设定相等,这个软件会有提示,注意每一个提示,一步一步操作即可。
之前我就是太心急了。
小编你也太牛了,怎么还和Matlab联合仿真呢?怎么和matlab联合啊?
关于这个初始网格导入的操作,如何用matlab语句来表示呢?
hfss与matlab相结合,这个记录宏就可以了,hfss的每一步操作都可以用脚本来记录,然后用matlab编写出这些语句,就可以让hfss执行这项操作了。
你意思是两模型变参要一样吗,那美实际作用啦啊!
小编牛人啊
