HFSS11在按教材例子操作时候,在波端口设置那(HFSS>Excitations>asssign>Wave Port)老出现问题,和教材例子的下一步不一样

05-08
 小弟我初学HFSS11仿真软件,在按教材例子操作时候,在波端口设置那(HFSS>Excitations>asssign>Wave Port)老出现问题,和教材例子的下一步不一样,请问这个是什么原因?教材是10的,是10和11不通用吗?  我在前期设置那的时候 确实发现了几个10没有的地方。是那出问题了吗?

差不多的,我用的也是11,按照10的步骤做没问题的,教程上没有的就默认下一步好了

但是我在最后检查测试的时候 都是那里出现了错误,而且我按这个例子做了好多次,都是在那出现了问题,更奇怪的是 那一步我出现过3种情况,就一次和书上的一样 还有其2种情况是书上没的,我在网上查了下,有人说是11不能选用Driven Terminal(终端驱动)。这个有可能吗?

还有就是,在运行环境设置那,有几个功能是10没有的,11有的。那这些设置是勾选呢? 还是不勾选呢?

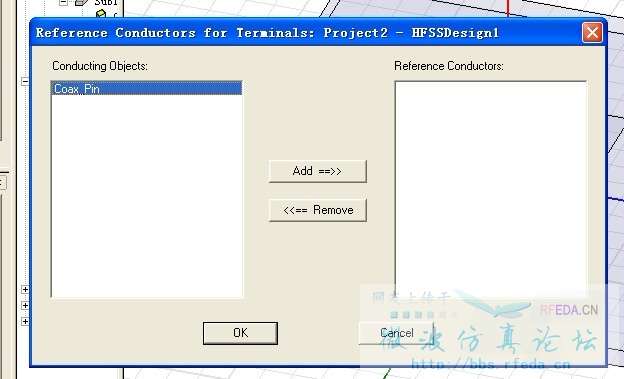

出现这个了框图,
教材上应该是: 1 在General 对话框中 设置 NAME 为p1  NEXT;
                              2在Terminals对话框中,设置 Number of  为1,对于T 1 在Undefined栏中 选择 New Line ;

求高手指教 小弟感谢-。-


11和10大同小异,有些功能确实11有而10没有,不过11以后的版本,界面变化不大;终端模式下,设置端口后会要选择一个参考导体,建议你在论坛里找一下11的教材,学11速度要快一些

差不多的,毕竟是同一款软件,不会有太大的区别的,有不懂的地方可以看看help文件!

多谢楼上大神的回答,昨晚又去弄了10的,现在按照教材学习ING,
基本功不扎实 很吃力,多谢各位了

你可以改为设置lump port试试

抱歉,我没有看到你有回帖,我只在模式驱动下设置过波端口,过程和你的教材相同,设置端口名、建立积分线,如果激励端口在模型内部,设置波端口激励时需要在波端口平面无信号进出的一侧添加一段理想导体,这样HFSS就知道激励信号的方向。我设置时的确没有出现和你一样的窗口,可能是终端驱动的问题吧。抱歉,我也刚开始研究HFSS

你这设置的求解模式终端驱动吧,10和11有区别,10版本在这个求解模式下设置波端口激励需要加积分线,11不需要,只需设置参考导体(即地)就行,你把你的coax_pin Add又框点确定就可以成功设置波端口激励了。你参考的教材的例子是以10为版本的,所以跟你用11的过程不一样。

我也是用的11,和书上出现的不一样,纠结
