HFSS四根差分线端口设置问题,急!
05-08
小弟最近着手研究电磁兼容方面的问题,却被最基本的差分线端口设置给难住了。
HFSS全书中给出了两根差分线的例子,它是将默认理想导体边界作为参考地,所以没有画出。

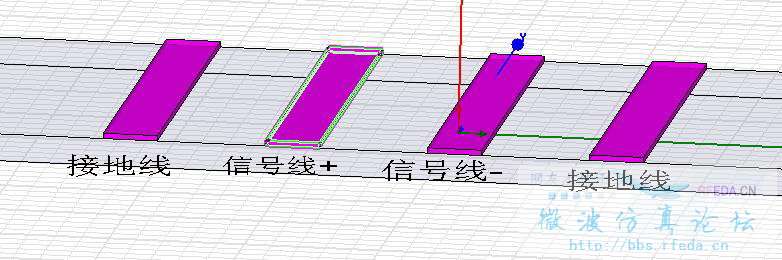

但是最近小弟遇到四根线构成的差分模型,两根是信号线,两根是接地线,没有接地面,如下图所示。
本人尝试多种端口设置方法,均以 “[error] Port refinement, process abc3d:........”告终!
求教:如何设置两根接地线、两根信号线组成模型的端口?
另问:对于差分过孔,若没有延伸出来的微带线,如何设置端口了?

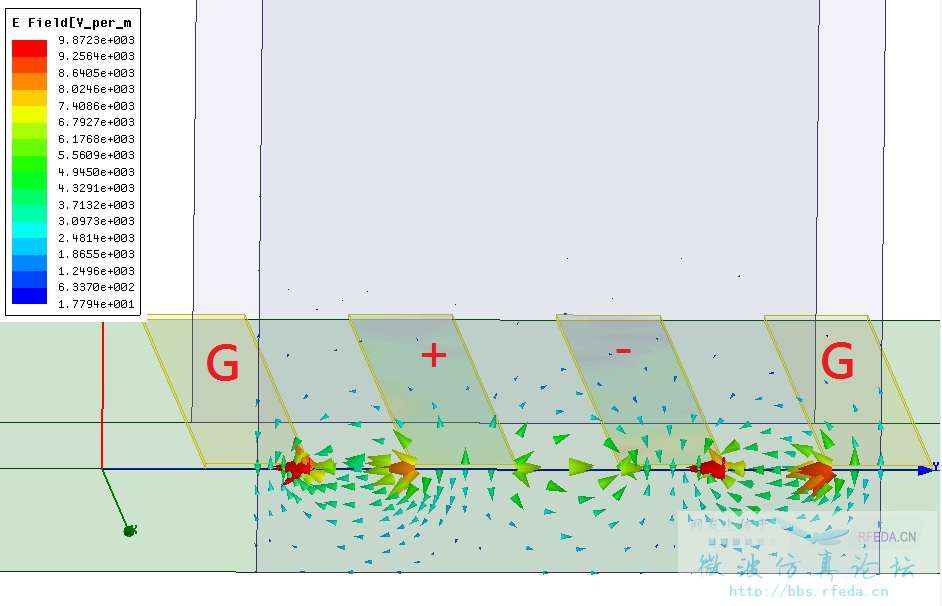

HFSS可以輕鬆做到^_^
HFSS全书中给出了两根差分线的例子,它是将默认理想导体边界作为参考地,所以没有画出。
但是最近小弟遇到四根线构成的差分模型,两根是信号线,两根是接地线,没有接地面,如下图所示。
本人尝试多种端口设置方法,均以 “[error] Port refinement, process abc3d:........”告终!
求教:如何设置两根接地线、两根信号线组成模型的端口?
另问:对于差分过孔,若没有延伸出来的微带线,如何设置端口了?
不能沉啊,望各位大虾指点!
咋没人来讨论下,难道是标题起得不够吸引?
估计是没几个人用HFSS仿真差分信号
哦?莫非用CST?
后来这个问题解决了吗?想学习下
HFSS可以輕鬆做到^_^
