HFSS 设计的带通滤波器问题
05-08
rt
设计一个BPF
如图所以,我在仿真20-40GHz时,Z0基本都是50Ω左右,没什么变化,S参数也有点像带通滤波器(虽说效果不好,这是设计初试值)。
此时端口电场分布也比较正常,电场矢量图可以看出电场的走向也是正常。

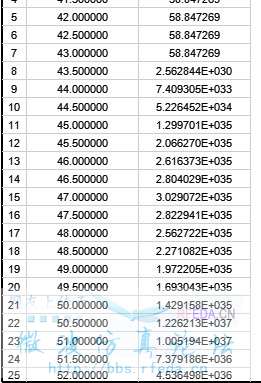

问题出现在 40-60GHz仿真时见一楼
设计一个BPF
如图所以,我在仿真20-40GHz时,Z0基本都是50Ω左右,没什么变化,S参数也有点像带通滤波器(虽说效果不好,这是设计初试值)。
此时端口电场分布也比较正常,电场矢量图可以看出电场的走向也是正常。
问题出现在 40-60GHz仿真时见一楼

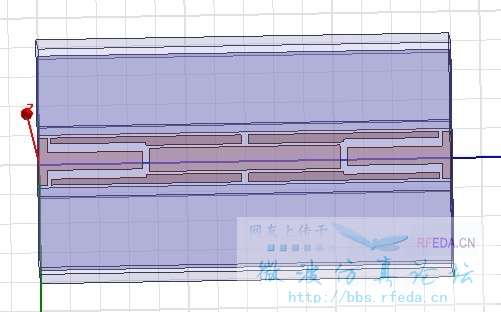

描述:带通滤波器模型

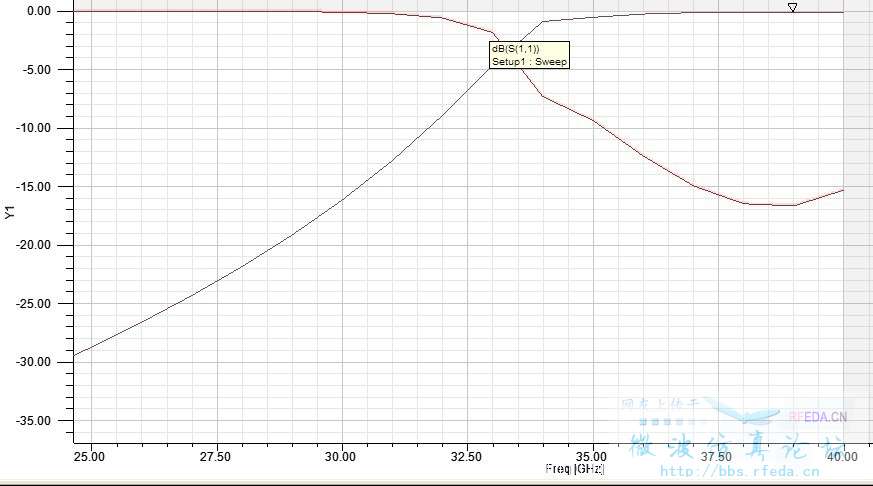

描述:S参数(20-40GHz)

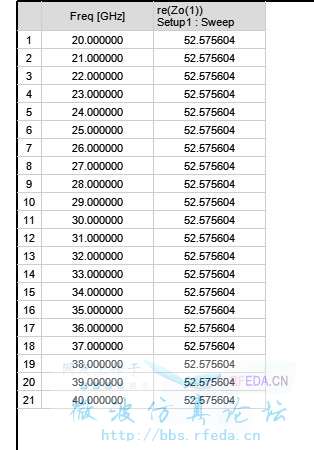

描述:Z0(20-40GHz)

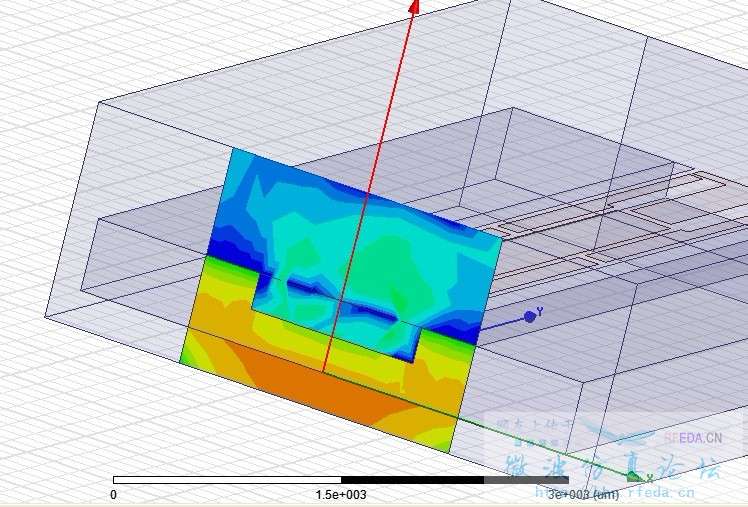

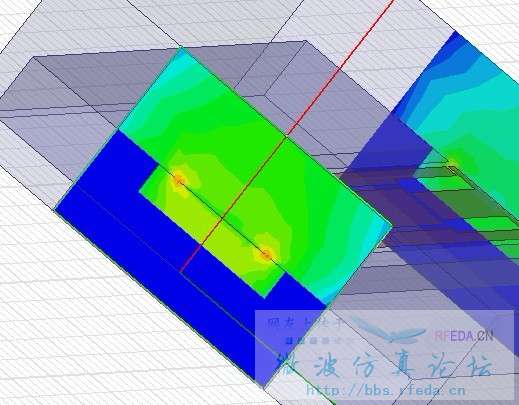

描述:端口port1的电场分布

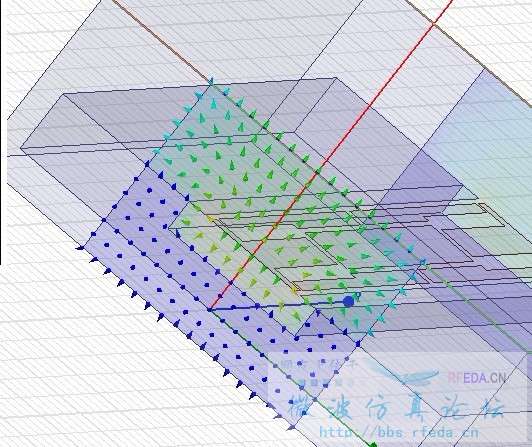

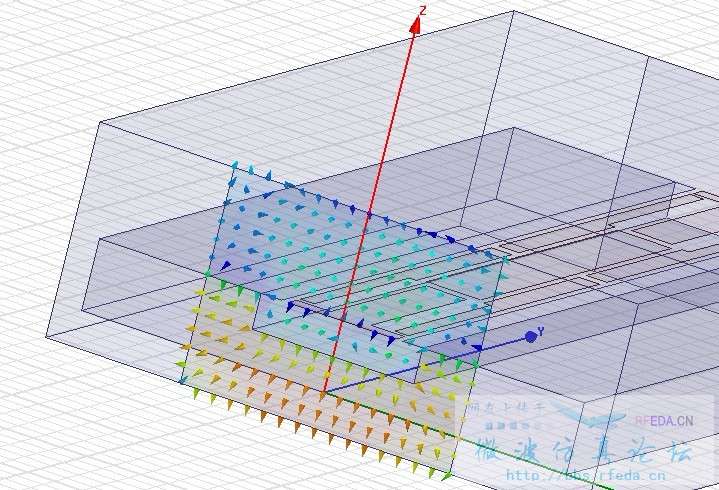

描述:端口port1的电场矢量图
